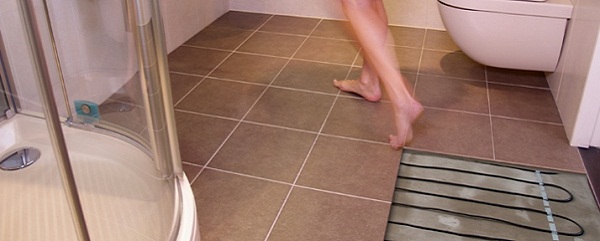

Укладка электрического теплого пола под плитку своими руками пошаговая инструкция

Электрический теплый пол является отличным решением для обогрева вашего дома. Он удобен в установке, не занимает много места и экономит энергию. В этой статье вы узнаете, как правильно уложить электрический теплый пол. Мы расскажем, как выбрать нужный тип пола, как правильно подготовить поверхность для укладки и выполнить саму укладку. Мы также расскажем о нескольких полезных советах по эксплуатации и уходу за электрическим теплым полом.

1. Виды электрических теплых полов
2. Технология укладки инфракрасной пленки

1. Подготовка стен и пола
2. Теплоизоляционный слой пола
3. Укладка инфракрасной пленки
4. Электрические соединения
5. Укладка верхнего покрытия (ламинат, паркет, линолеум)

Полы со встроенным обогревом заметно повышают уют в доме. С ними можно ходить босиком даже в зимние холода. Можно рассматривать обогреваемый пол как дополнительный способ отопления в квартире. Сегодня выпускают много разновидностей систем для теплого пола: с жидким теплоносителем (водяные) или электрическими нагревательными элементами.

Монтаж кабельного теплого пола.

Последние намного проще в монтаже, не так требовательны в процессе работы. Собрать такую систему для утепления в жилой комнате под ламинированной паркетной доской или линолеумом можно самому. Давайте же разберемся, как правильно положить электрический теплый пол!

Виды электрических теплых полов

Есть два физических процесса, при помощи которых тепловая энергия от электрического нагревателя передается воздуху в комнате:

1. Контактный способ – прямой теплообмен
2. Тепловое инфракрасное излучение

Каждый из этих принципов реализуется своими техническими решениями. Для теплообмена используют нагревательные элементы в виде кабелей или трубчатых элементов, в которых электрическая мощность преобразуется в тепло из-за увеличенного сопротивления материала.

Инфракрасное излучение выделяют некоторые специально подобранные материалы, включая неметаллы. Их наносят тонким слоем на непроводящую поверхность, создавая жесткие панели (маты) или гибкие пленки.

Технология нагрева с использованием нагревающегося кабеля предполагает заливку проводника цементным раствором. Поэтому таким способом утепляют преимущественно кафель, керамическую плитку или другие строительные поверхности, отделка которых проводится мокрым способом (жидкими растворами).

Инфракрасные излучатели отличаются рядом преимуществ перед кабельным нагревом:

• Простой и удобный монтаж, который можно выполнить самому без привлечения профессиональных отделочников.
• Все работы проводятся в чистом сухом помещении, без цементных смесей, клеев или иных растворов.
• Оперативность. Для начала эксплуатации теплого пола, залитого в цементную стяжку, нужно дожидаться окончательного набора прочности около 30 дней. Если повысить температуру до этого момента, очень вероятно появление трещин. Инфракрасная пленка может включаться в работу немедленно по завершении укладки верхнего покрытия в течение одного рабочего дня.
• Заметная экономия по высоте. Мокрая стяжка при самом экономном устройстве образует слой толщиной не меньше 3-5 см (обычно 10 см и более), к которому добавляется толщина уложенной поверх плитки. Инфракрасная пленка добавляет к толщине ламинатного покрытия 0,25-0,5 мм, что практически незаметно.

Главный недостаток инфракрасного обогрева – его цена. Такая система заметно дороже одиночных греющих кабелей или кабельных матов. Этот минус компенсируется более экономным расходом энергии в процессе пользования, так как инфракрасное излучение действует непосредственно на воздух в комнате. При грамотном монтаже оно не передается строительным конструкциям дома, не рассеивается фасадными стенами или фундаментом.

Еще одно важное ограничение – инфракрасный обогрев запрещен к монтажу на полах с высоким уровнем влажности. Его нельзя применять на открытых лоджиях, балконах, террасах или в банях и саунах.

Технология укладки инфракрасной пленки

Укладка нагревательной пленки не требует особых умений или сложных расчетов, не связана с использованием редкого специализированного оборудования. Поэтому любой мастер, минимально владеющий общими навыками в строительстве и отделке, справится с этой работой без труда. Важно лишь точно соблюдать последовательность этапов, не упустить значимые детали.

Утепление ламината с использованием листов инфракрасной пленки состоит из следующих основных шагов:

• Подготовительные работы
• Укладка теплоизоляции на основу
• Размещение нагревательных элементов
• Электрическое соединение цепи питания
• Настил верхнего слоя покрытия

Аналогичным способом выполняют монтаж с другими щитовыми или рулонными покрытиями пола – паркетной доской, линолеумом.

Подготовка стен и пола

Если утепление устраивают не в новостройке, а во время капитального ремонта уже давно эксплуатируемой квартиры (дома), то всю старую отделку полов нужно разобрать. Удаляют прежние покрытия до бетонной стяжки или черновой доски деревянных перекрытий.

Внимательно осматривают всю поверхность основания на наличие неровностей, трещин, сколов. Небольшие дефекты в бетонном полу аккуратно выравнивают цементным раствором. Если суммарная площадь неровностей велика – потребуется делать самовыравнивающуюся стяжку специальной смесью, чтобы получить ровную плоскость основы.

В случае дощатого пола с выраженными щелями – поверх дерева кладут плиты МДФ или гипсоволокно (ГВЛ). Стыки замазывают подходящей по составу шпатлевкой.

Для управления включением и выключением нагрева по сигналу от датчика температуры систему теплого пола комплектуют термостатом. Он может быть выполнен для наружного или скрытого монтажа в углубление стены. В последнем случае потребуется, используя дрель или перфоратор с коронкой, сделать отверстие под монтажную коробку.

Ее расположение определяют по следующим параметрам:

• Место установки термостата должно быть доступным, удобным для наблюдения и ручной настройки.
• По возможности выбирают участок стены ближе к сетевой розетке, с которой будет сниматься необходимая для работы нагревателя мощность.

От термостата вертикально вниз к полу делают штробу – углубление для прокладки провода к датчику.

Теплоизоляционный слой пола

Инфракрасное излучение от карбоновых полос выделяется с обеих поверхностей – лицевой (верхней) и нижней. Если положить нагревательную пленку на голый бетон, большая часть энергии будет расходоваться без пользы, уходя в фундамент или межэтажное перекрытие. Так как эти участки чаще всего намного холоднее воздуха в комнате, автоматический терморегулятор не будет отключать нагрев по факту достижения комфортной температуры.

Чтобы не платить деньги за обогрев грунта под домом (или наружных панелей фасада многоквартирного дома), важно создать качественную теплоизоляцию под отапливаемым полом. В продаже есть ряд современных изоляционных материалов, специально сделанных для этого. Они представляют собой тонкий лист вспененного полимера (как правило, полиэтилена или полиуретана), одна сторона которого имеет отражающее металлизированное покрытие.

Наиболее известен из них фольгированный пенофол слоем 3-10 мм с прослойкой из тонкого алюминия. Благодаря небольшой толщине такая изоляция практически не отнимает полезную высоту помещений, позволяя создать тепловой барьер даже в комнатах с низким потолком.

Нижняя поверхность изоляции обычно делается с клейким слоем, что сильно упрощает укладку. Рулон утеплителя раскатывают полосами, плотно соединяя соседние встык. Щели закрывают фольгированной лентой.

Если липкий слой на изоляции отсутствует, ее можно зафиксировать на основании, используя двусторонний скотч. К деревянному полу или обшитому щитовым покрытием допускается крепление скобами (строительный степлер).

Укладка инфракрасной пленки

Нагревательная пленка настилается на поверхность пола по заранее продуманной схеме. Нужно сделать это так, чтобы потребовалось минимальное число разрезов. Отрезать куски пленки от рулона можно только по специально размеченным линиям, которые обозначают пунктиром с символом ножниц.

Оставляют не закрытыми участки пола в комнате, над которыми потом будет поставлена мебель. Это требуется не только в целях экономии материала, но и чтобы исключить шанс перегорания токопроводящих шин из-за перегрева. Под низкими шкафами, диванами и другими аналогичными зонами отсутствует циркуляция воздуха, отчего тепловыделяющая поверхность может нагреваться до критических значений.

Требования по укладке:

• Медные контактные дорожки ориентируют так, чтобы они заканчивались у той стены, где выделено место для термостата.
• Расположение медных полос – вниз, к слою изолирующей подложки.
• Нельзя накладывать полосы поверх друг друга внахлест. Монтаж делается только встык.
• Расстояние между крайними полосами и стеной – не меньше 20 см.
• Во время работы нельзя наступать на инфракрасную пленку. Поэтому заранее определяют последовательность раскладки листов так, чтобы оставался доступ с незаполненного участка пола.

Стыковочные швы между полосами проклеивают скотчем.

Электрические соединения

1. На две медных шины каждого листа пленки крепят контактные пластины. Они поставляются в комплекте теплого пола и поступают и в розничную продажу, когда нужно дополнительное их количество.
2. Каждая такая пластина состоит из двух частей, одну из которых накладывают на проводящую шину, вторую располагают с обратной стороны пленки. Плотно сжимают их плоскогубцами, добиваясь надежного контакта. Для проверки допустимо несильно подергать за контакт – он не должен смещаться с места.
3. Силовая схема питания нагревателя собирается при помощи кусков изолированного провода с медными жилами. Подготавливают отрезки нужной длины, зачищают участки изоляции на концах длиной 1-2 см. Жилы скручивают и лудят припоем. Обработанный таким способом конец провода вставляют в зажимы контактных пластин (один или попарно, в зависимости от схемы соединения) и плотно сдавливают пассатижами.
4. Если есть возможность сделать паяное соединение – для большей надежности выполняют пайку.
5. Все собранные контактные пластины, их зажимы и другие места с открытой проводящей поверхностью необходимо тщательно изолировать. Для этого используют особую битумную изоляцию, которая поступает в виде тонких пластинок, с одной стороны имеющих эластичный слой липкой битумно-каучуковой мастики. Сняв с него защитную пленку, пластинки изоляции накладывают друг на друга, поместив между ними контакты проводов. Надежно склеиваясь, такая изоляция не пропускает к электрическим соединениям влагу.
6. При помощи такой же изоляции защищают все свободные концы проводящих шин на торцах нагревательных панелей и в местах разрезов.
7. Для прокладки проводов и под утолщениями, образованными в местах изоляции контактов, острым ножом в подложке делаются несквозные углубления. Это нужно, чтобы верхняя плоскость собранного нагревателя не имела выпуклостей.
8. Наклеивают полосы скотча на все провода и контакты, скрепляя их в одно целое с поверхностью инфракрасных панелей.
9. Температурный датчик термостата укладывают на расстоянии около 30 см от стены, на которой установлен сам прибор. Под него также делается вырез в подложке.

После сборки всей электрической схемы обязательно нужно прозвонить цепи мультиметром, замерив сопротивление системы. Оно не должно отличаться от паспортных данных, приведенных производителем в инструкции, более чем на 15-20%. Схему проверяют и на отсутствие коротких замыканий.

Если все тесты удовлетворительные, проводят тестовое включение. Термостат устанавливают на нагрев не выше 30 о и подают питание на собранный пол. Следят за отсутствием мест плохого контакта (перегрев, искрение). Контролируют, чтобы все участки пола нагревались одинаково. Все выявленные недочеты устраняют, пока это можно делать, не демонтируя верхнее покрытие.

Укладка верхнего покрытия (ламинат, паркет, линолеум)

Убедившись в работоспособности системы и отсутствии электрических проблем, переходят к настилу покрытия пола.

Перед этим необходимо всю поверхность накрыть толстой полиэтиленовой пленкой или специальным материалом, идущим в комплекте с инфракрасными панелями (обычно это тонкий вспененный поливинил). Такой слой необходим как гидроизоляция, чтобы исключить поступление воды к электрическим элементам системы во время влажной уборки или случайного разлива жидкости в комнате.

Дополнительная подложка под ламинат в системе теплого пола не нужна. Она будет поглощать часть инфракрасного излучения, не пропуская его выше.

Работы по укладке аналогичны обычным при монтаже напольного покрытия без обогревающей основы. Используют ламинат со следующими характеристиками:

• Класс износостойкости – 32 или 33
• Толщина панелей от 6 до 8 мм
• Замковое соединение «шип-паз» по всему контуру

Пригоден для эксплуатации в системах обогреваемого пола только специальный ламинат, не выделяющий токсичных газов при нагреве. Он обозначается особой маркировкой.

Обязательное требование – оставлять тепловые зазоры вдоль каждой стены 1-1,5 см, которые будут закрыты плинтусами. Это требуется, чтобы исключить вспучивание, появление пузырей при расширении ламинированной доски под влиянием теплового излучения.

Источник: kak-sdelano.ru

Монтаж электрического теплого пола под плитку своими руками: схема укладки, подготовка пола, подключение

Произвести установку электрического пола самостоятельно – реально. Главное в этом процессе – соблюсти технологию и правильно подобрать материалы. Попробуем разобраться, что требуется знать для укладки теплого пола под плитку своими руками.

Подготовка: полезные советы и мелочи

На этом этапе вы уже определились с интерьером вашей кухни, построили планы как прекрасно будет сиять напольный керамогранит, но чтобы совместить приятное с полезным, необходимо подумать не только о красоте, но и о тепле.

Укладка теплого электрического пола под плитку вне зависимости от варианта включает в себя набор типовых подготовительных операций. Рассмотрим, из чего они состоят.

Определение с местоположением термального датчика и терморегулятора

Расположение элемента управления и контроля подаваемой температуры зависит от удобства его применения. Терморегулятор работает по принципу выключателя и крепится в доступном месте на оптимальной высоте (уровень груди или опущенной руки), но не ниже 30 см от низа.

На стене точкой обозначается место прибора – высверливается по ней отверстие для крепежа. С углом в 900 от будущего положения терморегулятора вниз отпускается штроба, в которую скроются силовой и дополнительные провода системы управления температурой в пластиковой трубке или гофре.

Приведение основания пола в надлежащий вид

Первоначальное действие – очистка от мусора с последующей помывкой. Поверхность не должна иметь выступов и перепадов. При ее кривизне наносится стяжка, толщиной 30-70 мм. Простой вариант:

• Перед началом выравнивания поверхность пропитывается грунтовкой. Это повысит сцепку между ней и слоем нанесения.
• По завершению высыхания грунтовки отбиваются высоты, определяются сектора, на которых подогрев не требуется (постоянные места для немобильной мебели, бытовых устройств).

• Выставляются маяки по обозначенным на стене меткам из маячкового уголка или профиля.
• Подготавливается жидкий, но вязкий пескоцементный раствор – он растягивается по маякам правилом.
• По просыханию пласта раствором дорабатываются до идеальной плоскости неровности и пустотелости.

Для состава рекомендуется использовать цемент, с маркировкой ПЦ 500 и выше. Правильное соотношение с песком – 1/3. После нанесения и выравнивания смеси требуется периодическое увлажнение (3-5 дней), для предотвращения трещин.

Обеспечить вязкость и эластичность поможет добавление грунтовки (1 л на 100 кг), обойного клея крахмальной основы (упаковка 200 г на 50 кг) или иных специальных составов.

При обильной влажности помещения, наличии в комнате устройств подачи воды поверх готовой стяжки закладывается гидроизоляционный слой. Это защитит основание от ее проникновения, исключит утечку вниз при аварийных ситуациях (срыв рукояти крана, прорыв трубы, разгерметизация стыков труб при заводском браке или в результате халатной установки).

Закладка термической изоляции

Для сокращения температурных потерь при подогреве нужен слой термоизоляции.

Применяются специальные теплозащитные материалы, увеличивающие КПД обогревательной системы до трети.

Выделяется 2 этапа закладки теплоизоляции:

• вертикальная – специальная демпферная лента раскатывается по периметру комнаты. Осуществляется также путем закладки полистирольных листов 15-20 см в ширине и 1 см в толщине. Заложенный материал предотвратит стенное поглощение тепла, его утечку на улицу;
• горизонтальная – по поверхности пола с плотным примыканием к вертикальному утеплителю раскладывается теплоизоляционная материя, толщиной от 2 см. При выборе в магазине уделите особое внимание ее прочности, устойчивости к деформации при сильном тепловом воздействии. Устойчивые к нагреву материалы: пенополистирол, пробковый агломерат, пенопропилен, волокнисто-минеральные соединения, прочие.

Дальнейший шаг укладки электрического пола зависит от выбора его типа.

Электрический теплый пол под плитку – какой лучше?

Говоря о выборе подходящего варианта важно знать, какие теплые полы бывают.
На сегодняшний день выделяют 3 вида:

1. Кабельные. В качестве тэна используется одинарный или двужильный провод. При работе они способны создавать слабое электромагнитное излучение (в двужильных шнурах оно минимальное). Происходит управление подачи тепла через резисторный терморегулятор или путем выбора режима для саморегулируемых моделей.
2. Нагревательные маты – разновидность кабельного пола. Ключевые отличия – использование провода меньшего сечения, его закрепление на готовых блоках стекловолоконного полотна (сетки). На сетке снизу – клейкое вещество, служащее средством быстрой фиксации на основной поверхности.
3. Инфракрасная (ИК) термопленка. Главный термоэлемент – карбоновые стержни. Наиболее долговечный, но не дешевый вариант. Прекрасное решение для чувствительных к электромагнитным излучениям людей. Востребовано из-за полного отсутствия резонирующего эффекта, отсутствия постепенного износа карбона при нагреваниях.

Это краткое описание дает начальное понятие для определения подходящего варианта.

Кабельный электрический теплый пол под плитку – монтаж своими руками

Сначала разрабатывается схема закладки провода, указывается участок подводки к терморегулятору (холодный сегмент).

На бумаге также фиксируется положение соединительной и концевой муфт, которые соединяют теплый и холодный элементы системы.

На теплоотражающую поверхность закрепляется двусторонняя монтажная лента (бывает в комплекте или продается отдельно). Поверх ленты змеевиком раскладывается провод. Витки змеевика не должны пересекаться, иметь одинаковую длину и шаг.

Для подобной схемы укладки теплого электрического пола важно произвести математические исчисления для обеспечения равномерного прогревания и исключения возможности перегрева на отдельных секторах.

Заложение определенного шага витка напрямую влияет на интенсивность прогрева площади на м2.

Взяв площадь (S) и длину греющего провода (L), – рассчитаем шаг (Y) по формуле:
Y = Sx100/L

По окончанию закладки провода снимаются показатели его сопротивления (в Ом), сопротивления изоляции (-5/+10% от результата проверки).

Устанавливаются элементы управления и контроля температуры.

Между витками в теплоизоляции делаются небольшие вырезы или точечные отверстия для сцепки конечной стяжки с массивом пола.

Выполняется пескоцементная заливка (30-40 мм), в которой также скрываются муфты.

По высыханию слоя делаются контрольные замеры по проверке сопротивления. Если показатели схожи с первичными – укладка проведена правильно.

Высота финишной стяжки зависит от толщины закладываемой на нее плитки и пласта клея. В совокупности, толщина трех слоев не превышает 50 мм! Последствия несоблюдения правила – менее интенсивный обогрев, большой расход электричества.

Установка нагревательных матов

Как говорится: «лучше один раз увидеть, чем сто раз услышать». В видеообзоре подробно рассматривается как произвести монтаж пола данного вида. Но во всех трех видах теплого пола есть общие действия, которые можно увидеть в следующем видео.

ИК электрический теплый пол своими руками монтаж и укладка

Инфракрасные элементы поделены на отдельные секции и упакованы рулонами.

Секции при необходимости возможно разделять ножницами по специальным швам, указанным на них.

Схема подключения пленочного теплого пола помещена в упаковке комплекта.

Дорожки пленки фиксируются на полу двусторонним скотчем для исключения смещений, сохранения правильной выкладки.

В утеплителе под местом панели управления делается вырез для крепления термального датчика, скрепив его с нижней частью пленки скотчем.

Согласно вложенной схеме подводятся провода; нагревательные элементы стыкуются по принципу параллельного соединения. Для удобства можно применять питающие шнуры с изоляцией 2-х расцветок.

Подключение пленочного теплого пола

На пленочное полотно крепится зажим, который пробивает его, соединяясь плотно с медным проводником.

При легком натяжении он не должен сдвигаться. К зажиму подводится провод.

Далее стык обмазывается битумом и обжимается.

По завершению подключения делаются замеры, параметры сверяются с данными, указанными производителем в схеме.

Для предотвращения износа термального полотна не рекомендуется использовать мощность, более 30% (максимально доступно – 40%).

Как правильно установить терморегулятор и подключить датчик температуры

После соединения с элементом нагревания к датчику прикрепляется провод. Он выводится через трубку или гофру вместе с проводом питания пленки или кабеля так, чтобы концы выходили с другой стороны на 20-30 см. Изолятор фиксируется в штробе.

Термальный датчик надо фиксировать в трубе, так как при выходе из строя – он легко вытягивается через нее для замены на новый (не распространяется для ИК-пола).

При монтаже кабельного теплого пола трубку с датчиком крепят на полу между витками греющего кабеля, не соприкасаясь с ними, чтобы датчик уходил вглубь витка на 30-70 см. Трубка скрепляется с полом лентой.

Коробка терморегулятора фиксируется на стене – на нее подаются провода питания и сети. После их подключения подводится провод датчика. Для пожарной безопасности рекомендуется оградить воздействие влаги (если есть).

Делается тестовый запуск, если все работает – монтаж электрического теплого пола под плитку закончен. Для получения конечного результата остается залить стяжку.

Финальная стяжка производится из пескоцементного раствора ручного замеса (3 ч песка/1 цемента), на основе готовых смесей. При высыхании (до 28 суток) нельзя подключать полы во избежание перегорания в результате короткого замыкания из-за увеличения нагрузочной массы.

Главное при заливке и сушке – не повредить конструкцию нагрева! И тогда ваш пол будет теплым на протяжении многих лет.

Теперь осталось произвести работы по установке плитки.

Разумеется и здесь не посчитается лишним обратиться за советами непосредственно к профессионалам. Успехов вам.

Источник: vseprokuhni.com

Инструкция по монтажу электрического теплого пола, этапы работы

Пол

На чтение 11 мин Просмотров 4.9к.

В последние годы система теплый пол находит свое широкое применение при создании комфортного микроклимата , как в частных , так и многоквартирных домах . Ассортимент нагревательных материалов позволяет подобрать максимально эффективный экземпляр для обогрева собственного жилья . К тому же , популярность системы обусловлена тем , что монтаж теплого пола электрического возможен собственными руками без привлечения строителей или электриков .

Способы монтажа

Существует несколько вариаций того, как сделать электрический теплый пол:

• расположить его вглубь стяжки;
• монтировать непосредственно по стяжке;
• установить под напольное покрытие. Подобные теплые полы носят название пленочные.

Первый вариант укладки, как правило, находит свое применение при обустройстве кухонь, лоджий и балконов. Конструкция известна как кабельный пол, создание которого включает следующие этапы:

• укладка гидроизоляционного слоя;
• монтаж утеплителя;
• закрепление нагреваемых элементов;
• формирование стяжки.

Если установка электрического теплого пола планируется в квартире, под которой располагается отапливаемое помещение, допускается монтаж системы без дополнительной теплоизоляции. При этом плитка и фиксирующий клей выступают в качестве защиты конструкции и всех ее отдельных элементов. Важно ознакомиться с рекомендациями производителя выбранного теплого пола, чтобы убедиться, подходит ли подобный тип укладки для такого материала.

Под линолеум или ламинат можно устанавливать инфракрасный тип обогрева. Оборудование такого пола отличается значительной простотой:

• рабочая поверхность покрывается фольгированным полиэтиленом;
• при необходимости, дополнительно устанавливается гидроизоляция;
• устанавливаются элементы отопительной конструкции;
• проводится проверка системы к подсоединению к электросети;
• укладывается финишное покрытие.

Подобную обогревательную систему запрещается устанавливать в стяжку, а в качестве завершающего отделочного материала нельзя использовать керамическую плитку.

Выбор материала

Строительный рынок предлагает два варианта теплых электрических полов:

• основа системы представлена нагревательным электрическим кабелем ( эта категория включает специальные обогревательные маты );
• основа имеет вид инфракрасной пленки .

Нагреваемый кабель может встречаться :

• саморегулирующий кабель — элемент нагрева представлен полимерной матрицей . При перегреве системы наблюдается снижение тока в проблемной зоне , тогда как остальные элементы продолжают выполнять свои функции . В результате , конструкция отличается длительным сроком использования , однако ее стоимость остается высокой ;
• резистентный кабель — имеет одну либо две жилы, где наблюдается повышенное сопротивление. Проходя по ним, электрический ток преобразуется в тепловую энергию. Нагревательная жила дополнена изоляционным слоем и металлической оплеткой, отвечающей за заземление и являющейся барьером на пути электромагнитного поля. К недостаткам конструкции относится то, что если перегревается один из элементов, нарушается работа всей системы.

Значительно упростить процесс того, как установить теплый пол, могут следующие материалы:

• нагревательные маты — имеют вид сетчатой основы, выполненной из стекловолокна различной ширины, на которую крепят нагревательные кабели с заранее заданным шагом. Удельная мощность на один квадратный метр у таких матов варьируется, однако она все же уступает показателя стандартного нагревательного кабеля;
• пленочный электрический пол (также носит название инфракрасный). Представляет собой полотно на основе плотного полиэтилена с запаянным графитом. Его ширина может достигать одного метра. Название материала обусловлено принципом его работы: при процессе эксплуатации генерируется тепло в пределах +20-45 °С. Пленка поделена на полосы, и если прекращается работа одной из них, система все равно продолжает исправно функционировать.

Выбор материала зависит от финишной отделки пола:

• инфракрасный материал отлично чувствует себя под паркетной доской, ламинатом, ковролином или линолеумом. При этом не проводится дополнительная бетонная стяжка;
• укладывать нагревательные маты эксперты советуют под керамическую плитку. Монтаж кафеля осуществляется непосредственно на маты, дополнительная изоляция не требуется.

Нагревательные кабели выбирают при условии, что обогрев требуется для большого помещения. Монтаж кабеля теплого пола проводится в цементную заливку, которая будет давать комнате дополнительное тепло. Следует понимать, обустройство стяжки “съедает” до 10 см высоты стен помещения.

Расчет мощности

Знание коэффициента мощности кабеля необходимо для того, чтобы понять, достаточным ли будет обогрев всего помещения. Кроме этого, показатель также играет свою роль при выборе длины самого материала.

Для вычисления мощности следует воспользоваться следующей формулой: P1= P2*S*1.3 (…1.6), при этом под P1 подразумевается мощность кабеля, идущего на укладку теплых полов; под P2 подразумевается мощность прогрева на один квадратный метр комнаты; вариативные показатели от 1,3 до 1,6 представляют коэффициент запаса. Его роль заключается в том, чтобы оборудование функционировало не на пределе собственных возможностей, а имело резерв запаса мощности.

Как правило, для обогрева одного квадратного метра требуется мощность в пределах 120-180 ватт, в случае с застекленными лоджиями и балконами показатель увеличивается до 180-250 ватт на один квадратный метр. Мощность может меняться в зависимости от того, была ли установлена система с целью основного источника тепла либо дополнительного:

• если монтаж конструкции запланирован как единственный источник тепла, то покрывается более 70 процентов поверхности пола;
• если конструкция выступает в качестве дополнительного отопления, укладка кабеля происходит только на поверхности, где не предусмотрена мебель либо бытовая техника.

Рассчитав мощность кабеля для каждого отдельного помещения, вычисляется его длина по формуле: h (шаг укладки кабеля) = S (площадь утепляемой поверхности)*100/L (общая протяженность кабеля). Кабель, в зависимости от мощности, имеет стандартную длину. Обрезать его не рекомендуется – в случае необходимости меняется шаг его укладки в процессе монтажа. Важно помнить, что такой расчет также должен учитывать провод для подключения всей конструкции и регулятора от счетчика к каждому элементу системы, так как схема подключения теплого пола не допускает прямого подхода к розетке.

В случае укладки пленочных теплых полов, процесс расчета максимально упрощается – общее число нагревательных элементов должно полностью покрывать всю площадь помещения.

Распределение нагревательных элементов и узлов управления

Перед тем, как монтировать электрический теплый пол своими руками, рекомендуется позаботиться о создании плана предстоящих работ. Здесь важно отметить, что установка кабеля либо пленки не предусмотрена в местах, где в будущем планируется расположить массивные предметы интерьера или электроприборы.

Находясь в одной плоскости, работа нагревательных приборов происходит равномерно. Если же возникает давление либо преграда в виде тяжелой мебели, то происходит перегрев нагревательных элементов, что провоцирует их выход из строя. Также существует риск повреждения мебели из-за перегрева.

Нагревательный провод чаще всего уложен в неправильную фигуру . Любая перестановка мебели после завершения работ нежелательна – могут возникнуть неполадки при работе системы . Поэтому для разных помещений эксперты советуют позаботиться о создании отдельных контуров теплого пола , дополненных независимыми регуляторами и питанием . При условии , что монтаж теплого электрического пола осуществляется под стяжку , между элементами устанавливается демпферная лента .

Чтобы установить регулятор теплого пола , на стеновой поверхности в выбранном месте подготавливают отверстие для монтажной коробки . От углубления в стене до пола делают канавку или штробу , в которую после поместят провода . Место для будущего терморегулятора для электрического теплого пола должно быть удобным и незаметным , однако высота от пола должна составлять 30 — 40 см .

Подготовка поверхности

Перед непосредственным монтажом обогревательного кабеля проводится комплекс подготовительных работ: укладка электрического теплого пола разрешается исключительно на ровную поверхность. Потребуется выполнить следующие действия:

• производится демонтаж прежнего отделочного материала;
• основание пола очищается от различного мусора и пыли. Идеальным решением станет использование строительного пылесоса, но за неимением такого можно прибегнуть за помощью к обычному старому пылесосу или метле;
• очищенное основание осматривается на предмет неровностей и прочих дефектов. Для начала можно попробовать сгладить их механическим способом (затереть). Если подобный способ не увенчается успехом, тогда основание покрывается стяжкой. Выбор рекомендуется делать в пользу быстросохнущих смесей, так как просушка классического цементно-песчаного раствора может занять до двух недель в зависимости от площади обрабатываемой поверхности и температуры воздуха. Высота стяжки может варьироваться в пределах 3-7 см (при толщине слоя менее чем 3 см стяжка может растрескаться);
• для лучшего сцепления самовыравнивающейся смеси с поверхностью, рекомендуется покрыть пол грунтовкой;
• после полного высыхания стяжки можно приступать к теплоизоляции основы.

Тщательное выравнивание основания необходимо по той причине, что любой перегиб либо неровность на пути у кабеля может спровоцировать его пробой. В результате, возникнет поломка обогревательной системы, ремонт которой будет финансово затратным. В деталях ознакомьтесь как производится стяжка для теплого пола, чтобы все прошло без ошибок.

Особенности утепления основы

Чтобы электрические полы в полной мере обогревали помещение, необходимо позаботиться о теплоизоляции помещения. Дело в том, что во время эксплуатации системы тепло распространяется во всех направлениях, что способствует лишнему расходу электроэнергии. Для его корректировки предварительно под нагревательные элементы укладывается изолирующий материал (тепло будет направляться исключительно в обогреваемое помещение).

Выбор изолирующего материала зависит от характеристик комнаты, где будет уложен теплый пол:

• если внизу находится отапливаемое помещение (касается многоквартирных домов), достаточно воспользоваться рулонным фольгированным материалом толщиной не более 4 мм. Рулон разрезается на отрезки с подходящей длиной, раскладывают их на черновой пол и фиксируют строительным стэплером. При желании, стыки обрабатываются монтажным скотчем;
• если внизу находится неотапливаемое помещение (подвал либо гараж), в качестве изолирующего материала используется экструдированный пенополистирол, пенопласт либо любой другой аналогичный материал, дополненный фольгированным слоем. В этом случае толщина изоляции варьируется в пределах 5-10 см.

Если запланировано утепление теплым полом помещений с повышенным уровнем влажности, теплоизоляционным материал дополнительно обрабатывается гидроизоляцией.

Процесс монтажа

На этапе подготовки устанавливают терморегулятор для электрического теплого пола. В процессе подготовки основания уже было создано соответствующее углубление в стене под термостат, а также проложена штроба для его провода.

Термодатчик помещают между нагревательными линиями кабелями строго на одинаковом расстоянии. Важно, чтобы регулятор тепла находился в уверенной зоне прогрева: распространенной ошибкой считается его монтаж за первой линией обогреваемых элементов и в итоге датчик находится в области с недостаточным обогревом. Поэтому необходимо расположить гофрированную трубку с датчиком, на конце которого в обязательном порядке присутствует заглушка, на расстоянии хотя бы 50 см от стены, чтобы можно было получить корректные температурные показатели.

Нагревательный кабель

Укладывая материал, следует начинать с места подключения силовых проводов к терморегулятору. На теплоизоляцию монтируют стальную монтажную ленту (для фиксации используются дюбели либо саморезы), а укладка кабеля проводится поверх нее с заранее рассчитанным шагом. Для фиксации используются монтажный скотч.

После соединения всех элементов конструкции, проводится подключение теплого пола к электричеству, тем самым проверяется отсутствие возможных повреждений и облегчит управление теплым полом.

При отсутствии дефектов заливается стяжка. Использование такого раствора, рассчитанного под теплые полы, позволит приступить к финишной отделке уже через 3 дня, однако подключения электрического теплого пола на данном этапе еще не разрешается: полная схватка и просушка стяжки занимает до 30 дней.

Нагревательные маты

Во избежание перегрева системы предварительную теплоизоляцию не проводят. Так как материал имеет вид рулона, его следует раскатать по полу, а нужное направление задается с помощью ножниц (важно не допустить повреждения кабеля).

Такой материал дополнен клейкой лентой, которая значительно упрощает процесс монтажа. Никаких дополнительных фиксаторов в этом случае не требуется. Когда нагревательный мат будет плотно прилегать к основанию, его покрывают плиточным клеем. Важно, чтобы кабель не выступал над поверхностью пола. Конструкцию сохнет не более 5 дней, после чего можно приступать к работе с отделочными материалами.

Нагревательная пленка

Нагревательную пленку монтируют по типу электрических матов, но имеются некоторые отличия:

• подготовленную рабочую поверхность застилаю теплоизолирующей подложкой, дополненной фольгированной пленкой;
• нагревательные элементы раскладывают по полу, но разрезать пленку разрешается полностью в предусмотренных местах. Места среза изолируются, а к другой стороне материала подключают силовые провода. Соединение отдельных листов осуществляется параллельно;
• после фиксации всех составных элементов, система подключается к сети и проверяется ее работоспособность. Никакая дополнительная стяжка не проводится.

Правильно подобранные материалы , отсутствие ошибок на этапе монтажа и грамотно выполненная схема подключения считаются гарантией длительного использования теплого электрического пола и комфортного микроклимата в вашем доме .

Видео

Источник: vannayasovety.ru
