Технология укладки теплого пола под плитку на деревянный пол

В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным. Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.

Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима в деревянном доме.

• Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.
• Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.
• Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.
• Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

• Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
• Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.
• Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
• Следует щепетильно отнестись к выбору финишного покрытия пола. Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
• При укладке нагревательных элементов следует особое внимание уделить их изоляции.
• Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
• Избежать перегрузок системы позволит автоматический терморегулятор.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку
[ads-mob-1][ads-pc-1]

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить. Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость.

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.
[ads-pc-2][ads-mob-2]

Видео: Монтаж тёплого пола Electrolux

Источник: kaminyn.ru

Теплый пол под деревянным полом: высокий риск или хорошая идея? Как монтировать правильно? Даем ответы

Представьте, как наступаете босыми ногами на теплую и гладкую деревянную доску. Хотите начинать так каждое утро? Рассказываем, что для этого нужно.

Летом в доме с паркетной доской или хорошим ламинатом не нужны тапочки или другая домашняя обувь. Ведь так приятно ощущать под ногами нагретое солнцем дерево. А чтобы не лишать себя этого удовольствия даже зимой, можно положить теплый пол под деревянный пол. Рассказываем, как сделать это без вреда для напольного покрытия.

Совместимость теплых полов и дерева: что нужно знать

Можно ли деревянный пол сделать теплым?

Монтаж скрытых нагревательных элементов в основании комнаты давно отработан. Это достаточно простая задача, с которой специалисты справятся за несколько дней. Сверху обычно укладывают ковролин, керамическую плитку или натуральный камень. Не так сложно найти линолеум, ПВХ-плитку или ламинат, который выдержит регулярное нагревание.

А вот технология теплого пола под деревянный пол сложнее. Совместимость системы с напольным отоплением зависит от типа, сорта и даже способа монтажа.

Дорогой штучный паркет

Из-за высоких температур быстро рассыхается, теряет привлекательный вид и все свои преимущества. Не любит и резкого изменения микроклимата в квартире. А современные системы для скрытого монтажа способны нагреть ее очень быстро. Поэтому класть их под паркет специалисты не рекомендуют.

Паркетная доска

Этот материал может выдержать испытание теплом. Но выбирать его нужно тщательно, а при укладке соблюдать ряд правил.

• Точно не подойдут бук и клен. Орех и дуб считаются более устойчивыми к рассыханию.
• На упаковке должно быть указано, что доска совместима со скрытой системой отопления, выдерживает периодическое нагревание.
• Фиксировать фанерную подложку на полу нужно не саморезами, а клеем. Металлические крепления могут повредить систему отопления.
• Укладывать доски можно только плавающим способом. Он поможет компенсировать сжатия и расширения, неизбежные при колебаниях температуры и влажности воздуха.
• К системе отопления нужно подключить регуляторы температуры. И устроить дома Сахару не получится. Паркетную доску нельзя нагревать сильнее чем до 28 градусов Цельсия. Температура на поверхности толстого слоя древесины будет в несколько раз ниже.

Особенность дерева — плохая теплопроводность. А сильно нагревать его не советуют. Не стоит ждать от теплого пола под паркетной доской высокой эффективности. Он позволит даже в сильные морозы ходить по дому босиком, не даст замерзнуть детям, предпочитающим играть на полу. Но он не должен быть единственным источником тепла, особенно в регионах с суровыми зимами.

Можно ли монтировать теплые полы под ламинат на деревянный пол?

Найти совместимый с напольным отоплением ламинат не проблема. А что делать, если в основании помещения лежат старые лаги из дерева, закрытые фанерой или досками? Можно ли монтировать теплые полы между ними и ламинированными панелями? Специалисты уверяют, что это безопасно. Если выбрать подходящую систему и строго соблюдать правила монтажа, не пострадают ни черновое, ни финишное напольное покрытие.

Между лагами и ламинатом можно положить термоматы, нагревающий пространство кабель, даже водяные трубы. Но лучшим вариантом считается инфракрасная пленка. Она тонкая, легкая, не съедает ценные сантиметры и просто монтируется. Быстро нагревает помещение, при этом не тратит много электричества. Ей сложнее перегреться, чем кабелю, поэтому риск пожара сводится к минимуму.

В комнате, где нагревательный элемент находится между деревом и ламинатом, это особенно важно.

Меры предосторожности: что нужно знать перед монтажом?

Дерево не любит высокую влажность и может быстро загореться. Это важно учитывать при выборе системы отопления. Чтобы она не стала причиной потопа или пожара, соблюдайте простые правила.

Водяные теплые полы

Прокладывать их под паркетной доской или ламинатом можно. Но нужно несколько раз проверить герметичность системы. Даже небольшая протечка может привести к гниению дерева. Из-за большой придется разбирать и менять напольное покрытие.

В многоквартирных домах нельзя устраивать напольное водяное отопление от общих стояков. Владельцев частных домов никто не ограничивает. Но нужно тщательно рассчитать общую мощность системы, нагрузку на трубы. Лучше доверить эту задачу специалистам.

Электрические системы

Инфракрасные и кабельные системы при правильной установке не представляют опасности для людей. Но даже самая безопасная конструкция может перегреться или заискрить. А сухому дереву не нужно много, чтобы загореться. Защититься от пожара помогут:

• Хорошая электропроводка. Если дом старый, алюминиевые провода и так не выдерживают нагрузки, вначале нужно поменять их.
• Надежные автоматы. Отключат электричество до того, как что-то успеет загореться.
• Современные терморегуляторы. Лучше выбирать программируемые устройства. Они автоматически остановят работу системы, когда напольное покрытие прогреется до оптимальной температуры. Не дадут кабелю, пленке или матам перегреться из-за слишком большой нагрузки.

Программируемые терморегуляторы срабатывают, когда получают информацию от датчиков температуры. Чтобы система была безопасной, важно правильно выбрать место для их установки. Они не должны находиться у балконной двери, окна или в другом месте, где много сквозняков. Из-за них датчик будет думать, что в комнате холоднее. Регулятор не отключит полы, поэтому они могут перегреться.

Правила выбора технологии и особенности монтажа

Метод устройства теплого пола под деревянным полом нужно выбирать с учетом нескольких факторов.

• Состояние и материал основания. С бетонным проблем не будет. Оно совместимо с любыми типами теплых полов. Напольное отопление можно организовать и в помещении с деревянными лагами. Но это сложнее и дороже, особенно если балки старые и рассохшиеся.
• Выбранный тип греющих полов. Для каждой разновидности электрических и водяных нужно подбирать свой тип подложки, крепления, другие материалы.
• Напольное покрытие. Чтобы создать безопасную и эффективную систему отопления, заранее решите, что вы положите на нее.

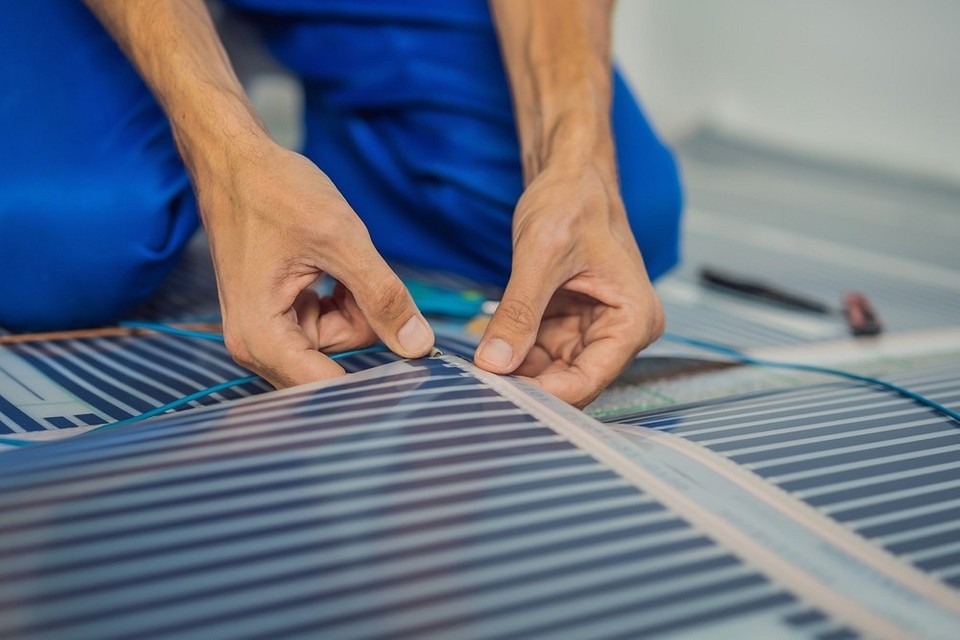

Укладка пленочного вида

Для монтажа инфракрасной системы на деревянном основании понадобятся :

• Утеплитель. Можно взять эковату, пеноплекс, пенополистирол. Опилки и другие легковоспламеняющиеся материалы точно не подходят. Не рекомендуют специалисты и керамзит. Он легко пропускает холод снизу и забирает слишком много тепла сверху.
• Рулонный материал для теплоизоляции. Чтобы ИК-волны грели комнату, а не основание дома, выбирайте варианты с покрытием из фольги.
• Плиты для чернового пола. Подойдут панели из фанеры, ДСП, гипсоволокнистые и другие. Главное, чтобы они не выделяли вредных веществ при нагревании.
• Подложка под чистовое покрытие. На ней должна быть пометка о совместимости с теплыми полами, паркетной доской или ламинатом.
• Медный многожильный провод. Алюминиевый не подойдет.
• Датчики, терморегуляторы. Совместимость с выбранной моделью стоит уточнить у консультанта в магазине.

Основные этапы работы :

• Если лаги еще открыты, между ними ровным слоем укладывают утеплитель. Он не должен доходить до их верхнего края. Нужно оставить 40-60 мм под другие слои.
• Утеплитель герметично закрывают теплоизолирующим материалом. Сторона, покрытая фольгой, должна быть сверху.
• Прямо на теплоизоляцию укладывают ИК-пленку. Ее подключают к электричеству, датчикам, термостату. Проверяют, как все работает.
• На лаги укладывают черновое основание. Между ним и ИК-пленкой должно оставаться минимум 30 мм. Это защитит систему от повреждения, когда вы будете двигать мебель по комнате. А фанере или другим плитам не даст слишком сильно нагреться.
• На черновое основание кладут подложку. Дальше монтируют паркетную доску или другой материал по выбранной технологии.

Если пространство между лагами уже утеплено и закрыто сверху фанерой, необязательно вскрывать ее. Можно положить теплые полы сверху. Но это съест несколько сантиметров от высоты помещения. Материалы укладывают на черновое основание следующим образом :

• фольгированная теплоизоляция;
• инфракрасная пленка;
• подложка;
• паркетная доска.

Использовать ли подложку — вопрос спорный. Без нее напольное покрытие сильнее скрипит, быстрее изнашивается. Есть риск повредить пленку, поставив тяжелый шкаф сверху. С ней теряется часть тепла.

Монтаж кабельных систем

Если вы выбрали нагревательный кабель или термоматы с ним, принцип действия тот же самый. Дополнительно понадобятся :

• оцинкованный или алюминиевый лист;
• алюминиевая лента для фиксации проводов на нем;
• армирующая сетка — на матах она уже есть, нужна только при укладке кабеля.

Кабельные системы укладывают только между лагами. В них придется сделать пазы, чтобы разложить кабель правильной «змейкой», равномерно прогревающей помещение. Их прокладывают фольгированной изоляцией.

Нагревательный кабель должен отступать от деревянных лаг минимум на 30 мм. Такое же расстояние должно быть между ним и финишным напольным покрытием. Это делают для защиты от пожара.

Слои снизу вверх :

• утеплитель;
• оцинкованный лист;
• сетка, если вы выбрали кабель;
• сам кабель или маты;
• черновой пол;
• подложка;
• паркетная доска, ламинат, линолеум.

В домах с бетонным основанием кабель или маты обычно закатывают в стяжку. Инфракрасную пленку всегда укладывают сухим способом, поверх готовой стяжки. В остальном технология монтажа почти не меняется.

Монтаж водяного пола

В домах с бетонным основанием трубы с теплоносителем заливают в стяжку. А дальше укладывают на нее чистовой пол по выбранной технологии.

В деревянных зданиях все сложнее.

• Между лагами укладывают утеплитель, сверху — половую доску или фанеру толщиной не менее 30-40 мм.
• Трубы укладывают, но пока не подключают и не крепят. Отмечают контуры их расположения на доске.
• Прорезают в основании пазы такой глубины и ширины, чтобы уложить в них всю змейку труб и слой фольгированной теплоизоляции.
• Укладывают фольгу, на нее трубы, которые крепят к основанию металлическими пластинами.
• Трубы заполняют теплоносителем, проверяют все соединения на герметичность.
• Монтируют черновой пол. Если пазы сделаны правильно, между ним и трубами останется зазор.
• На подложку кладут чистовое покрытие.

Монтаж любого теплого пола требует тщательного выбора материалов и соблюдения технологии. Но если сделать все правильно, в доме зимой будет гораздо уютнее.

Источник: www.ivd.ru

Как сделать электрический теплый пол в деревянном доме – предостережения и рекомендации

Согласно существующим рекомендациям, при использовании теплых полов в деревенских домах следует отдавать предпочтение водяным системам. Благодаря современным технологиям допускается также использование греющих кабелей и матов. Главное, чтобы во время монтажа была учтена пожаробезопасность здания, а для раскладки использовались наиболее эффективные провода.

Допустимо ли использование кабельных систем на деревянной поверхности

Если провести укладку электрического тёплого пола в деревянном доме очень грамотно, это обеспечит его абсолютную безопасность. В кабелях обычно имеется двойная защита, позволяющая не беспокоиться насчет возможности воспламенения древесины. Были составлены специальные нормы безопасного использования, с учетом характеристик строительных материалов, склонных к воспламенению.

Запрещается осуществлять монтажные работы в деревянном доме своими силами. Лишь специалистам по силам соблюсти все детали укладки и гарантировать абсолютную безопасность обогревающей системы. Правильно выбрав все необходимые материалы, а также придерживаясь определенных эксплуатационных ограничений, можно добиться безопасного использования электрических полов в строениях из пиломатериалов.

Организация теплого электрического пола на основании из дерева

Исследуя вопрос, можно ли класть теплый пол на дерево, следует учитывать следующие правила по безопасной эксплуатации:

• Толщина дощатого настила, укладываемого поверх нагревающего кабеля, напрямую зависит от древесной породы. Доски хвойных сортов рекомендуется брать не толще 22 мм, твердых – 24 мм.
• Лучше всего оснащать греющим кабелем нижние этажи зданий. В отдельных случаях допускается укладывать теплый пол в деревянном доме на втором этаже, однако для этого придется обзавестись дополнительной изоляцией.
• Удельная мощность постилаемых матов или кабелей поверх деревянных лаг разрешена в пределах до 130Вт/м². Превышение этой нормы создает реальные условия для возникновения пожара из-за возгорания деревянных элементов. Подобные грубые нарушения правил безопасности лучше не допускать.
• На тех участках деревянного пола, под которыми проходят нагревательные провода, запрещается установка мебели без ножек, постилка ковров и т.п. Из-за невысокой теплопроводности дерева кабель быстро перегревается, что заметно сокращает срок его службы.
• В состав пирога электрического теплого пола в частном доме должны входить следующие слои: гидроизоляция, пароизоляция и фольгированный утеплители. Для удобства сверху подложки имеется специальный рисунок, облегчающий укладку провода.

Строгое исполнение перечисленных выше правил дает возможность применить любую разновидность укладки теплого пола в деревянном доме:

1. Внутрь бетонной стяжки.
2. В промежутках между лагами.

Во избежание возгорания не рекомендуется превышать температурный режим в +40 градусов. В целях профилактики деревянные элементы, напрямую соприкасающиеся с нагревательными кабелями, обрабатывают специальной защитой (антипиренами).

Особенности укладки электрического теплого пола на основу из дерева

Популярность монтажа кабельных электрических матов по деревянному перекрытию объясняется тем, что в этом случае не нужно отрывать ранее прибитые доски.

Для этого применяется один из следующих способов, как установить теплый пол на деревянный пол:

• Обогревающие кабели укладываются на деревянный пол внутрь предварительно пропиленных вырезов. Стандартная глубина этих ниш – 20 мм. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов и затрат по времени.
• Поверх деревянной поверхности. Для выравнивания неровностей основы поверх половиц постилается фанера. После укладки нагревательных матов можно применить любое из перечисленных финишных материалов – ламинат, паркет, линолеум.

Перед началом работы необходимо изготовить чертеж укладки нагревательного контура. Благодаря подробной схеме размещения кабеля можно предотвратить механические повреждения системы по ходу проведения последующих ремонтных мероприятий.

Рекомендации по безопасному использованию электрического пола на склонных к возгоранию поверхностях в деревянном доме

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Древесина относится к строительным материалам с высокой степенью пожарной опасности. Деревянные конструкции специфичны тем, что для их возгорания необязательно требуется открытое пламя: для этого достаточно постоянного нагрева поверхности.

Используя электро теплый пол в деревянном доме, следует выполнять следующие рекомендации:

1. Самый безопасный вариант – использовать для обогрева деревянного пола саморегулирующийся греющий кабель для пола. Благодаря находящейся внутри него тепловой матрице обеспечивается автоматическое изменение насыщенности отопления по мере увеличения температуры воздуха в помещении.
2. Саморегулирующиеся кабельные полы на деревянной основе удобны также тем, что таким образом сводится к минимуму риск перегревания системы из-за поставленных сверху предметов.
3. Востребованность нагревательных матов объясняется простотой и удобством их конструкции, что позволяет оперативно провести укладку поверх существующего основания.
4. При использовании электрических матов в деревянном доме практически не потребуются дополнительные финансовые вложения и масштабные строительные мероприятия.
5. Обязательно нужно применять кабели, оснащенные двойной защитой. Полы коммутируются напрямую с автоматом. В местах, где кабель пронизывает опорные брусья, осуществляются пропилы. Их стенки необходимо изолировать фольгированным материалом.

С помощью теплых электрических полов обустраивается атмосфера комфорта и уюта в деревянном доме. Современные технологии монтажа в комбинации с использованием качественных материалов дают возможность добиться максимальной безопасности для людей и имущества.
