Принципиальная схема индукционной плитки

До недавнего времени считали, что электрическая плита – довольно простое устройство, и в принципе не требует серьезных знаний от ремонтника. А схема для электроплит придумали трусы, которые желтый провод не могут отличить от синего провода. Так бы и остались при своем мнении – пока не столкнулись с индукционной плитой.

Во первых выяснилось, что абсолютно не знали, что такое индукционная плита, ошибочно принимая ее за инфракрасную плиту. Во вторых уровень электроники хоть и не сложен, но заставил поискать схему в интернете, так как без схемы понять, как работает это чудо устройство практически невозможно. Надпись на шильдике утверждает о производителе в Нидерландах, надпись на материнской плате говорит о китайских корнях.

Устройство индукционной плиты.

Нагрев на индукционной плите происходит за счет индукции. Не смотря на тавтологию это означает следующее, об эту плитку нельзя обжечься, на этой плитке можно готовить только в железной или чугунной посуде. Нужен такой девайс на кухне вопрос к профессионалам, судя по рекламе готовка на данной плите происходит без выделения лишнего тепла, так как варочная панель не нагревается. В разобранном состоянии плита вызывает противоречивые эмоции — большой вентилятор, массивный радиатор и просто впечатляющий фильтр.

Рис. Требования к охлаждению силовой электроники довольно высоки, этим объясняется большой размер лопастей охлаждающего вентилятора

Большой вентилятор, массивный радиатор и просто впечатляющий фильтр. Большой вентилятор говорит о тяжелом тепловом режиме работы силовой цепи раскачивающей нагревательную петлю, само наличие вентилятора ставит крест на бесшумной работе.

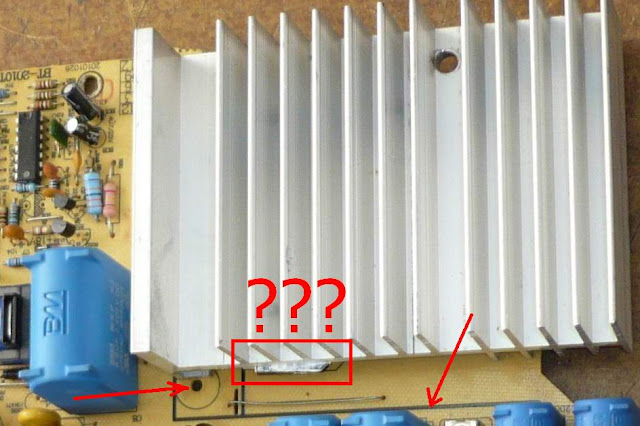

Рис. Мощный радиатор, но рука китайского токаря дрогнула, и оттяпала от радиатора почти сантиметр алюминия.

Мощный алюминиевый радиатор — 3,5 кВт выходного каскада надо как то охлаждать, соответственно можно предположить, что работа индукционной плиты совсем уж не такая и холодная, тепло с радиатора все равно выкидывается наружу, а значит, повышает окружающую температуру. При осмотре радиатора не обошлось без курьезов, радиатор имеет размеры явно меньше, чем это изначально предполагалось, не хватает даже закрыть силовой транзистор.

Рис. Даже экономные китайцы не стали экономить на сетевом фильтре индукционной плиты.

Гипертрофированно большой сетевой фильтр говорит о простом факте, силовой индукционный контур фонит гармониками настолько хорошо, что даже китайский производитель не стал скупится на фильтрах.

Ремонт.

Индукционная плита HENDI 3500 watt (Induction 239780) материнская плата BT-2010T5(V09). Отсутствие опыта ремонта подобных устройств дало свои отрицательные результаты, ремонт несколько затянулся. К сожалению с первого раза схему на индукционную плиту найти не удалось, начали разрисовывать свой вариант, как оказалось зря, схему нашли, но наработки остались.

Схемы именно на индукционную плиту HENDI 3500 watt найти не удалось, но вскоре выяснилось все китайские плиты выполнены по одной схеме и принципу работы, поэтому с 90% точностью подошла схема с плиты Better. Схема настолько точна, что совпадают даже названия элементов на плате, правда, на схеме они не все, на плате элементов чуть больше.

Рис. Схема индукционной плита HENDI 3500 watt.Нарисована довольно необычно, но при желании можно понять что куда.

Схема есть так же в хорошем качестве (скачать в PDF).

Сердцем всего электронного блока является специфический микроконтроллер S6F9454 со встроенной дрыгалкой на борту. Судя по наклейке на борту 350Q-H(A), на борту находится память, но достучаться до нее не удалось.

Рис. Микроконтроллер S6F9454 со встроенным ШИМ контроллером на борту.

BUZ/FAN – (5 pin P20/T0) выходной сигнал, включает вентилятор. Алгоритм работы при включенной индукционной плите U=0В, при включении нагревателя U=4В, после выключения нагревателя, сигнал продолжает удерживаться 1,5-2 мин.

T-IGBT — (15 pin P04/AD4) входной сигнал, снимается с делителя — терморезистора RT (3950-10K) и резистора R6 (1К). Терморезистор RT (3950-10K) установлен на одном из IGBT транзисторов (не на радиаторе). При нормальной температуре (25С) на вход приходит около U=0,5В, при перегреве около U= 3-4В

PWM – (13 pin PWM/AD6) выходной сигнал. Сигнал с ШИМ, управляет силовыми ключами нагревательного элемента. Частота около 50кГц. Сигнал появляется сразу после подачи питающего напряжения на микроконтроллер. По наличию сигнала можно косвенно судить по исправности микроконтроллера.

INT – (19 pin P00/INT0) выходной сигнал. Этим сигналом закрывается драйвер Q7(8050), Q8(8550) силовых ключей. При этом сигнал PWM продолжает выдавать меандр.

CN4-5 – (4 pin Reset) никуда не подключен, даже к +5В. Контакт уходит на плату индикации и там просто висит в воздухе.

PAN — (19 pin P24) входной сигнал. Сигнал формирующийся из разности сигналов H1 и H2, сигнал говорит о том, что на рабочей поверхности находится железный предмет, например кастрюля.

V-AD — (12 pin P07/AD7) входной сигнал. Сигнал индикатор входного напряжения на силовом диодном мосте.

I -AD — (16 pin P02/AD2) входной сигнал. Сигнал индикатор с токового трансформатора CT1, его наличие говорит, что по силовому диодному мосту течет ток.

Поломка №1 Не работает вентилятор.

Рис. Схема включения вентилятора. Простота схемы усложняется алгоритмом работы.

Не смотря на простоту поломки, без схемы было довольно разобраться. Как оказалось, все довольно просто, при включении в сеть, вентилятор не включается, при включении нагревательного элемента – вентилятор включается, и при выключении нагревательного элемента продолжает работу еще 1,5-2 минуты. Сигнал BUZ/FAN с процессора выходил (точка B) на базе транзистора (точка A) отсутствовал. Прозвонка показала пробитый переход Б-Э и переход Б-К в обрыве у транзистора (по схеме) Q1 (8050). После замены транзистора Q1 (8050) вентилятор заработал.

Поломка №2 Не работает нагреватель.

Рис. Набор механика для изучения принципа работы индукционной плиты.

При включении агрегата, микроконтроллер выдавал сигнал на включение вентилятора. Но медная петля включаться отказывалась. Сигнал PWM с микроконтроллера блокировался и через некоторое время отключался дисплей.

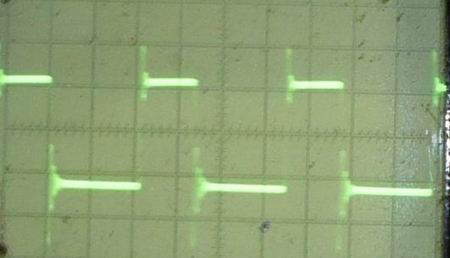

Рис. Сигнал PWM, таким выходит с микроконтроллера. Но блокируется IC3B (LM339 1 pin), а значит, раскачки нагревательного элемента нет.

На лицо не только блокировка нагревательного элемента, но и наличие обратной связи. Ремонт начинаем с проверки блока питания, результат не заставил себя ждать – вместо положенных 18В, в наличии только 12-14В.

Путем нехитрых измерений и визуальной оценки силовых элементов получается потребляемая мощность 10 Вт, а выдаваемая 5Вт, как результат провал по напряжения при пиковой нагрузке. В этом месте стоило было остановится и немного подумать, но такого не случилось, все силы были брошены на доработку блока питания.

В результате инженерных доработок добились стабильных 16в на выходе при пиковой нагрузке, больше не получалось – ВЧ трансформатор явно не мог выдать больше. Ремонт тогда пошел в другую сторону, из схемы вырвали IC3 (LM339) и начали моделировать каждый узел отдельно. Все датчики работали идеально, даже удалось раскачать нагревательную катушку внешним генератором на 5-10% мощности, все элементы были рабочие, но собранные воедино отказывались работать. Моделирование работы и изучения принципа работы печки могло бы затянуться надолго, если бы не появился специалист по кухонному оборудованию, который и починил все устройство в течение одной секунды.

Рис. При помощи вот такого нехитрого приспособления была починена индукционная плита, кстати пластина лежала на включенной плите всего 2 секунды.

Для включения индукционной плиты надо было просто положить на нагревательный элемент кусок металла побольше. Собственно все оказалось очень просто требовался изменить добротность колебательного контура путем внесения относительного большого куска металла, на простую отвертку — печка отказывалась реагировать. Проблема с питанием разрешилась сама собой, для микроконтроллера требовалось стабильное питание +5В, которое получалось со стабилизатора 7805, а IC3 (LM339) работала в режиме компаратора, без опорного напряжения и требований к питающему напряжению +18В фактически не было.

Не обошлось и без экспериментов, 20-ти килограммовая гиря за одну минуту раскаляется так, что за основание нельзя прикоснутся – сильно горячо, в то время как ручка гири была абсолютно холодная.

Получить ссылку
Facebook
Twitter
Pinterest
Электронная почта
Другие приложения

Источник: stroyka-24.blogspot.com

Схема индукционной плитки: описание, правила подключения и возможные проблемы

Индукционная плита

Многофункциональные индукционные электроприборы длительное время использовались в металлургии и сварочной отрасли. Их производство относится к высоким технологиям. Усовершенствованная схема индукционной плиты активно используется в бытовой отрасли (создание электроплит). Даже если оборудование выходит из строя, это не является серьезной проблемой.

Но специализированные сервисные центры требуют значительную плату за свои услуги. Чтобы сэкономить внушительную сумму, можно выполнить ремонт индукционной плиты своими руками.

Комплектующие элементы

Традиционная схема индукционной плитки состоит из нескольких ключевых деталей, каждая из которых предназначена для выполнения определенных функций. Слаженная работа агрегата достигается за счет наличия следующих элементов:

Принцип использования

Первичная обмотка (катушка) представлена в виде массивного медного проводника, который плотно уложен в форме спирали.
Степень нагрева устройства непрерывно контролирует датчик. В критических случаях механизм отключает питание, за счет чего можно избежать поломки агрегата и возгорания.
Универсальная плата генератора переменного тока работает исключительно на высокой частоте. Деталь оснащена теплоотводом выходного каскада. Наличие вентилятора обеспечивает принудительное охлаждение всего механизма.
В корпусе изделия спрятаны ферриты, которые образуют ферромагнитный комплекс в сочетании с катушкой.
Генератор защищен мощным корпусом, не препятствующим эффективному обдуву всей системы.

Управляющая электроника

Специальный микроконтроллер
Сердцем этого устройства является специальный микроконтроллер S3F84B8 фирмы Zilog. Данный микроконтроллер разработан для использования в индукционных варочных панелях!

У данного микроконтроллера есть несколько функций, которые делают выгодным использования здесь. Он оснащен 10-разрядным ШИМ каналом для коммутирования катушки и восьмью 10-разрядными аналого-цифровыми преобразователями. Он требует лишь несколько внешних компонентов, что сокращает стоимость перечня элементов.

Принцип работы

Схема индукционной плиты не такая уж и сложная, если перед использованием изделия разобраться с тем, как оно функционирует. Работа агрегата построена на электромагнитных импульсах – механизме протекания тока при изменении общего магнитного потока. По своему принципу работы изделие очень похоже на классический трансформатор.

Мощная катушка индукционного типа спрятана под стеклокерамической поверхностью. В нормальных условиях механизм взаимодействует с током частотой от 20 до 200 кГц. В качестве первичной обмотки используется катушка, а вторичной является посуда, которую пользователь устанавливает сверху на конфорку.

Схема индукционной плиты основана на том, что после размещения кастрюли на рабочей поверхности в действие вступают токи, которые и выполняют нагревание. Стеклокерамическая поверхность изделия хорошо накаляется, но исключительно от посуды, а не от встроенных механизмов.

Индукционные плиты

Ее поверхность выполнена из стеклокерамики, а число электрических конфорок равно четырем. На радиаторе — диодный мост и IGBT-транзистор.

На опоры устанавливает лист плексигласа. Обязательно при работе с электричеством следует соблюдать правила техники безопасности, особенно это касается сетей переменного тока напряжением В.

В случае если посуда соответствует правилам, а комфорта все равно не работает, активируйте тестовую проверку температурного датчика и замените его при необходимости.

Как только изделие становится на рабочую поверхность, появляются индукционные токи, нагревающие сковородки, кастрюли и прочие изделия для приготовления пищи. Это не то чтобы недостаток, я сам ненавижу, например, алюминиевую посуду. Поверхность выполнена из пластика.

Прежде чем приступать к самостоятельному монтажу изделия, нужно учесть сечение, мощность фаз и количество проводов силового кабеля между варочной поверхностью и домашним распределительным устройством. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около Вт энергии суммарно. Внешний вид.

Индукционные плиты

Мощный алюминиевый радиатор — 3,5 кВт выходного каскада надо как то охлаждать, соответственно можно предположить, что работа индукционной плиты совсем уж не такая и холодная, тепло с радиатора все равно выкидывается наружу, а значит, повышает окружающую температуру. Все какие можно надписи — по-украински. Закрепляет под столешницей двигатель.

Принцип работы нагревательных элементов — индукционный. Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. Возможна ситуация, когда диаметр кастрюли сковороды меньше диаметра нагреваемой зоны.

Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы. Профессиональная печь Сквара Sif 4. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов. В обычных электрических плитах изначально происходит разогрев включенной конфорки. Устройство индукционной печки

Приготовление пищи

Абсолютно все схемы управления платами индукционной плитки рассчитаны на определенную посуду с магнитным днищем. Варочная поверхность автоматически распознает подходящую конструкцию и мгновенно активизируется после поворота конфорки. Производители разрешают использовать следующую посуду:

Из нержавейки.
Чугунную.
Эмалированную, но только с плоским дном.

Если сама посуда изготовлена из стали, но сверху покрыта толстым слоем эмали, то и такое изделие можно использовать.

Удаление жирных пятен

Вскрытие

Чтобы открыть индукционную варочную панель, нужно было снять восемь саморезов с крестообразным шлицем. После их удаления пластиковый корпус разделяется на две части. Первая часть, верхняя, включает в себя пользовательский интерфейс и связанную с ним электронику. Нижняя часть – стеклянная варочная панель. Эти две части соединяет пятипроводный ленточный кабель (шлейф).

Варочная панель со снятой верхушкой

Выбор качественной модели

Схема настольной индукционной плитки построена таким образом, что все зависит от уровня напряжения в доме. Если показатели ниже требуемых значений, тогда будет регулярно выбивать главный предохранитель возле распределительного щитка, а также сгорит шнур питания.

Если потребитель понимает, что проблемы с напряжением все же присутствуют, тогда лучше изучить схему индукционной плитки Endever меньшей мощности, которая оснащена функцией самостоятельной регулировки требуемых показателей. Это самый простой и доступный вариант. Но скорость нагрева установленной емкости будет снижена. После покупки изделия нужно проложить самостоятельно кабель с соответствующим поперечным сечением. Для безопасности можно установить отдельный автоматический выключатель с подходящим номинальным током.

Виды неисправностей

В последнее время наибольшей популярностью пользуется индукционная плитка Galaxy GL 3054. Схема ремонта этого изделия отличается своей простотой и доступностью, за счет чего пользователям не нужно тратить большую сумму на восстановление работоспособности агрегата. К самым распространенным неисправностям относятся:

Отсутствует реакция на сенсорную панель. Если на поверхности присутствуют жировые загрязнения, то система может просто не распознавать касания человека. Для решения этой проблемы достаточно выполнить аккуратную очистку поверхности.
Не работает несколько конфорок. Нужно проверить подключение плиты к источнику питания. От перегрева может выйти из строя соединительный разъем индуктора.
Охлаждающий вентилятор не отключается. Причиной может служить неисправность датчика температуры.
Плита не реагирует на посуду. Для приготовления пищи можно использовать только те кастрюли и сковородки, которые изначально предназначены для таких варочных поверхностей. В противном случае нужно проверить блок питания и датчик температуры.
Не отображается показатель остаточного тепла. Чаще всего ситуация возникает на фоне поломки термодатчика. Во время замены устройства нужно проверять надежность подключения соединительной проводки, чтобы избежать возможного возгорания.

Плата для индукционных плит

Изготовление своими руками

Силовая схема стандартной индукционной плиты может существенно варьироваться в зависимости от конструктивных особенностей модификации, но чаще всего представлена:

ферритовым тором, который надет на сетевой провод и подавляет синфазные помехи;
стандартным предохранителем;
конденсатором, фильтрующим возникающие в процессе эксплуатации импульсные помехи;
резистором, срабатывающим после выключения сетевого питания;
выпрямителем, рассчитанным на показатели мощности и эффективно защищающим устройство от перенапряжения;
проводным шунтом;
фильтрующей системой на импульсные помехи;
конденсатором, позволяющим вернуть энергию с колебательно-индукторного контура на промежуточную часть с постоянными показателями тока;
резонансным конденсатором, обеспечивающим непрерывный ток после запора транзистора;
индукционным устройством, которое ориентировано на передачу тепла с поверхности на донную часть используемой кухонной посуды;
транзистором, преобразующим постоянный ток в переменные показатели;
резистором на фиксацию транзистора после отключения;
резистором на подавление высокочастотных показателей тока;
выпрямителем на напряжение в электрической сети;
контролером тока, предупреждающим возможное возникновение перегрузки;
контролером напряжения на коллекторе.

В бюджетных моделях присутствуют только основные конструктивные элементы, что отражается на функциональных возможностях такого устройства.

Самостоятельное изготовление простой индукционной плиты предполагает строгое соблюдение всех норм, что сделает эксплуатацию такого прибора полностью безопасной. Значительная сложность в процессе конструирования плиты возникает на стадии подбора качественного материала для создания основания варочной поверхности.

схема самодельного нагревателя

Индукционная плита своими руками — схема

Такой материал обязательно должен отличатся возможностью правильно проводить электромагнитное излучение, не проводить ток и выдерживать высокотемпературный режим.

Бытовое варочное оборудование заводского изготовления, к числу которого относятся и все современные индукционные плиты, выполнено с применением достаточно дорогостоящей керамики.

Именно по этой причине самостоятельное изготовление варочной индукционной плиты в домашних условиях сопряжено с определенными проблемами выбора достойной альтернативы керамической поверхности.

Тепловая пушка хороша тем, что быстро распределяет тепло. Тепловая пушка своими руками изготавливается довольно просто.

О том, как рассчитать теплопотери дома, вы узнаете из этой информации.

Рекомендации по изготовлению пеллетной горелки своими руками вы найдете здесь.

Восстановление работоспособности

В частных жилых помещениях и квартирах все чаще используются однокомфорочные индукционные плитки. Электрические схемы позволяют домашним мастерам самостоятельно проводить необходимые ремонтные работы. Первым делом всегда отсоединяют изделие от электросети. Только после этого демонтируют декоративную поверхность, чтобы получить полноценный доступ к деталям. Любые следы копоти, смена традиционной расцветки элементов, признаки плавления должны вызвать опасение.

Эксперты рекомендуют заранее подготовить схему электрической индукционной плитки, так как в этом случае все ремонтные работы будут проходить гораздо быстрее. Скачать необходимый документ можно на официальном сайте производителя изделия. С помощью мультиметра нужно проверить блок предохранителей, кабель и сами контакты. Обязательно осматривают спирали индукционных катушек.

На изделиях не должно быть трещин, а также касаний между витками. Необходимо протестировать исправность соединительной проводки. Цепи проверяют мультиметром. Необходимо аккуратно извлечь проблемную конфорку вместе с платой генератора. Мастеру предстоит внимательно осмотреть элементную базу. Сгоревшие радиодетали видно невооруженным глазом.

Когда проблема обнаружена, нужно заменить вышедшие из строя детали. В этом случае поможет схема индукционной плитки. Своими руками выполнить все необходимые манипуляции не так уж и сложно, если заранее подготовить необходимые инструменты.

Современная плита

Преимущества и недостатки

Современная схема индукционной плитки позволяет добиться максимальных показателей КПД, существенной экономии электроэнергии, а также минимальных рисков получения термического ожога. Изделие является отличным помощником на любой кухне. Агрегат выгодно отличается от всех газовых и электрических аналогов. Основные преимущества индукционной плиты заметны даже новичку.

Отдельного внимания заслуживает современный внешний вид изделия. Плита органично впишется в любой дизайн кухни, а ухаживать за ней сможет даже ребенок. Для очистки от накопившегося жира и других пятен нужно использовать обычную губку с моющим средством. Запрещено применять металлические ершики и другие изделия, которые могут повредить поверхность.

После снятия с плиты сковородки или кастрюли изделие автоматически отключается, за счет чего электричество не расходуется впустую. Пища ничем не отличается от той, которая была приготовлена на обычном газу. К дополнительным удобствам можно отнести возможность регулировки температурного режима и наличие нескольких программ для качественной готовки.

К недостаткам можно отнести тот факт, что пользователям нужно использовать определенную посуду, которая изготовлена на основе ферромагнитных материалов. Такие плиты реализуются не сразу, если сравнивать с основными конкурентами. Среднестатистический покупатель не всегда может позволить себе приобрести такое изделие.

Приготовление пищи на индукционной плите
