Последовательность укладки тротуарной плитки

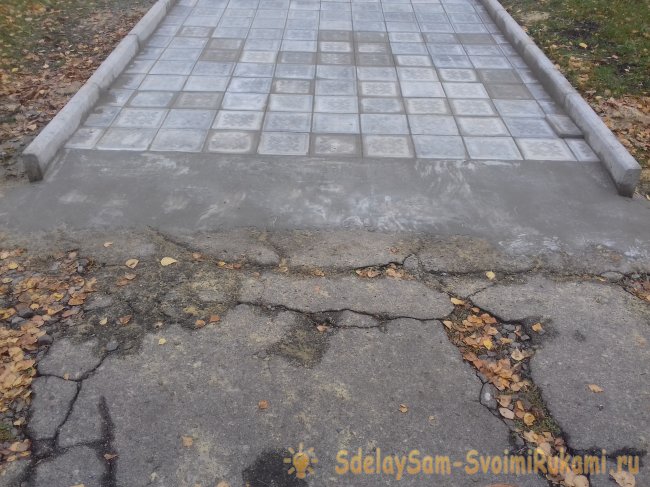

1. Сначала необходимо тщательно подготовить основание. Чтобы правильно провести такие работы, необходимо учесть срок службы и внешний вид, на который вы рассчитываете. Начинать нужно с траншеи, дно которой требуется выровнять. Чаще всего это производится с помощью ролика, но идеальным вариантом является специализированная машина.

Если никакое другое решение не подходит, можно взять вибрирующую пластину, которая справится с поставленной задачей. Ручное уплотнение является слишком трудоемким и малоэффективным. Глубина траншеи зависит от назначения вымощенной площади и, соответственно, от толщины тротуара, а также от слоев, проложенных под плитами. Кроме того, необходимо, чтобы уплотненное дно траншеи точно воспроизводило нужный нам угол наклона.

Закладка базовых слоев

2. Следующий этап – закладка базовых слоев. Под напольную плитку для поверхностей, по которым происходит движение (подходы к домам, стоянкам или дорогам), чаще всего укладывают слой щебня. Его тщательно утрамбовывают с помощью вибрирующей пластины. Если ожидается нагрузка не только в виде легковых автомобилей, но и в виде тяжелой техники, этот слой должен быть еще толще.

Разметка зоны посадки

3. Далее нужно разметить зону посадки, если она запланирована. Тумбы лучше всего подходят для бетона. Нужно выделить тротуары и цветники, которые будут проходить через земельный участок.

Уплотнение поверхности

4. После укладки бордюров уплотняют поверхность. Базовые слои под плитами утрамбовываются трижды, каждый раз отдельно.

Подготовка субстрата

5. Наконец, готовится верхний слой под почвой с очень мелким материалом, практически песком. Этот слой не смешивается с бетоном, что дает возможность легче разобрать конструкцию в случае дополнительной потребности в разборе. Кроме того, без этой меры плитки зимой могли бы расколоться на холоде, поскольку бетон расширяется в мороз.

Этот тонкий слой необходимо сгладить, поддерживая равномерное распределение материала. Из первых пяти этапов укладки замощения наиболее трудоемким является процесс подготовки субстрата. Прокладка тротуара по сравнению с ним – это детская забава. Единственный случай, при котором этот этап отличается, – укладка натурального камня.

Монтаж тротуара

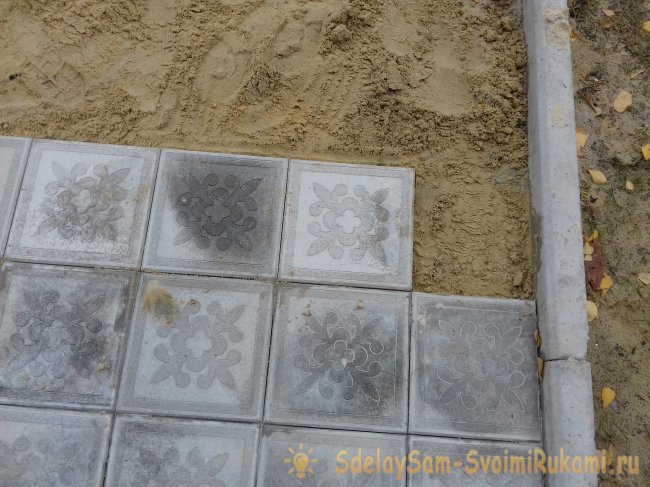

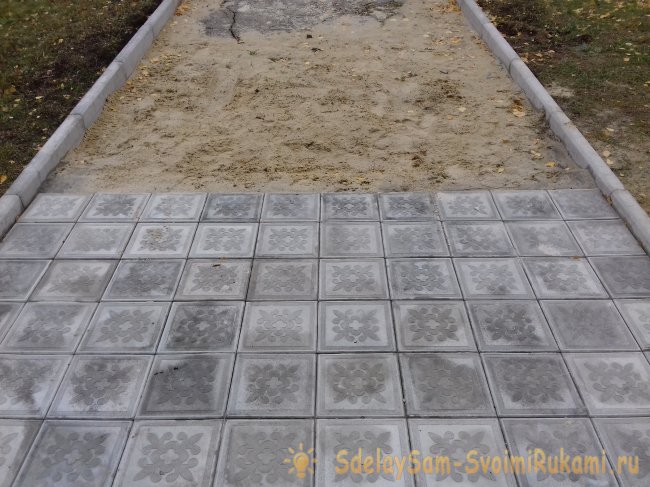

6. Монтаж тротуара начинается с самой нижней точки укладываемой поверхности. Отсюда происходит движение вверх. Стандартные плиточки с легкостью собираются в любые рисунки. Только в случае нетипичных размеров можно прибегать к деформации тротуара. Делать это самостоятельно стоит только при наличии опыта.

Общие рекомендации

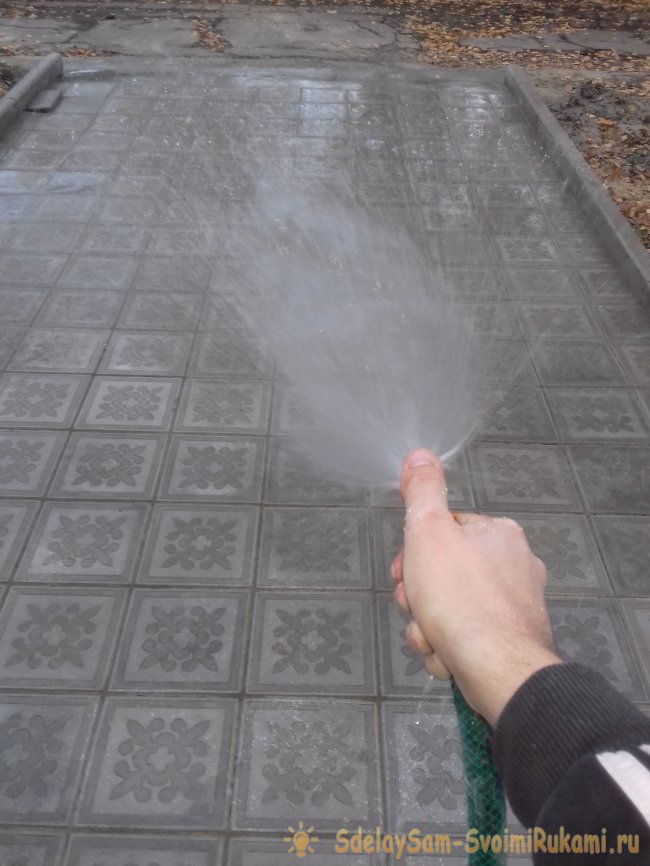

7. Если тротуар уже уложен, он покрывается пылью, особенно это касается швов на стыках между плитками. Чтобы привести эту зону в порядок, достаточно периодически использовать метлу. Во время укладки все плитки должны быть чистыми и обязательно сухими, поэтому после дождя работы не проводятся.

Завершающий этап

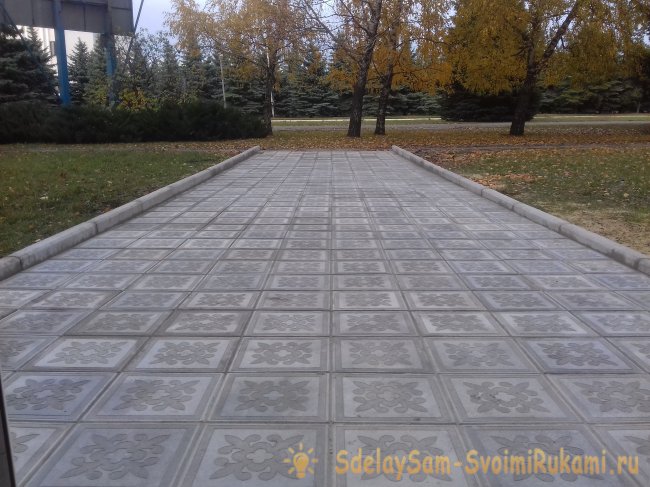

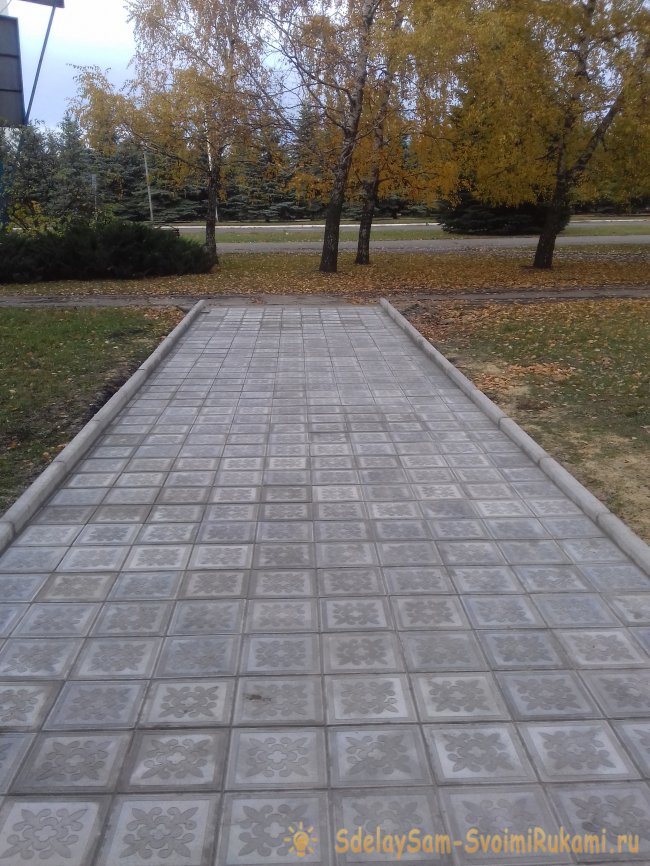

8. Последний шаг – уплотнение по всей поверхности с помощью вибрирующей пластины. При окончательной обработке на пластину нужно надеть защитную втулку, чтобы не повредить тротуар.

Источник: sdelaysam-svoimirukami.ru

Пошаговое руководство по укладке тротуарной плитки

Для мастеров, которыми осуществляется укладка тротуарной плитки своими руками пошаговая инструкция поможет сберечь бюджет обустройства пешеходных тропинок и паркингов возле коттеджа. Технология одинакова для плитки из бетона и полимерных материалов. Работы следует выполнять летом в отсутствие осадков.

Особенности монтажа тротуарной плитки

Данное покрытие позволяет полностью избежать бетонирования и прочих «мокрых» процессов отделки, но только на грунтах с нормальной несущей способностью. Если участок расположен на свежей насыпи, подрабатываемых и проблемных почвах (например, песок пылеватый или чистая глина), имеет сложный рельеф, необходимо бетонирование основания для обеспечения жесткого подстилающего слоя и равномерного распределения нагрузок на грунт.

На песках, гравелистой, скальной почве, супеси и суглинке достаточно снять пахотный слой и заменить его нерудным материалом:

• тропинки – песок;
• парковки – щебень 5/20.

Щебеночное основание стоянки.

Чтобы исключить взаимное перемешивание грунта с щебнем и песком, следует выстелить дно котлована геотекстилем и завести этот нетканый материал на боковые стенки. Уплотнять виброплитой необходимо слои по 10 – 15 см толщины максимум.

Виброплита с электрическим или бензиновым приводом понадобится на дальнейших этапах в любом случае. Поэтому её арендуют или изготавливают самостоятельно. Так же потребуется инструмент:

• правило – специальное, изготавливается из доски, обычное штукатурное 1,5 – 2 м;
• киянка резиновая – для укладки тротуарной плитки (ТП) и монтажа поребриков;
• уровень – предпочтительнее лазерный, но сгодится и пузырьковый, на сложном рельефе – гидравлический;
• щетка жесткая – нужна для заполнения швов на последнем этапе;
• УШМ («болгарка») – используется для кроя элементов облицовки;
• шнур – разметка трассы, уклонов;
• мастерок и лопата – подсыпка и выравнивание песка.

Инструмент для мощения ТП.

Важно! Щебень укладывается в естественном состоянии, песок обильно увлажняется и трамбуется.

На сложном рельефе вначале производится террасирование подпорными стенами. В противном случае боковые подвижки почвы нарушат геометрию дорожек уже через пару лет эксплуатации.

Террасирование участка габионами.

Даже на ровных участках необходим уклон брусчатки, так как материал является водонепроницаемым, а щелей между элементами мощения недостаточно, чтобы быстро отвести ливневые и паводковые стоки. Между бордюрами и плиткой желательно смонтировать лотки ливневки, а под вертикальными стоками кровельных водостоков интегрировать в покрытие дождеприемники.

Ливневка внутри садовой дорожки.

Поэтапная технология мощения тротуарной плиткой

Домашнему мастеру важно понимать, что качество и ресурс покрытия садовых дорожек полностью зависят от грунтовых условий:

• глинистые почвы вспучиваются неравномерно, нарушая геометрию тротуаров и стоянок;
• проблемные грунты просаживаются со временем;
• на склонах и без оконтуривания поребриком плитка расползается.

Чтобы исправить основание, плитку придется полностью демонтировать.

При покупке нерудных материалов стоит учесть:

• на парковках предпочтительнее фракция щебня 20/40 в зависимости от интенсивности трафика и эксплуатационных нагрузок толщиной слоя от 30 см;
• для дорожек достаточно щебня 5/20 слоем 10 – 15 см;
• песок лучше выбрать речной или мытый карьерный с минимальным процентом глины;
• при работе виброплитой коэффициенты уплотнения составляют 1,15 для песка и 1,2 для щебня, поэтому при покупке объем котлована нужно умножить на эти цифры, иначе материала не хватит.

Тротуарная плитка должна обеспечить необходимое качество экстерьера дорожек и долговечность покрытия. Поэтому облицовку выбирают по признакам:

конфигурация – квадратные элементы, мелкоформатная мозаика или плитка среднего формата типовых моделей (клевер, катушка, волна).

Разновидности ТП.

Гиперпрессованная плитка тротуарная.

Важно! Вибролитая продукция стоит дешевле, поскольку проще в изготовлении, обладает оригинальной конфигурацией, сокращает бюджет отделки. Гиперпрессованную плитку сложно расколоть, повредить, этот вариант оптимален для парковок, которые обслуживаются зимой снегоочистителями.

Разметка и планировка

В отличие от несущих конструкций разметка приусадебного пространства чаще всего комбинированная:

• для увеличения художественной ценности используются криволинейные и радиусные формы;
• прямые трассы размечаются шнурами по обноскам;
• скругления очерчиваются непосредственно на грунте по лекалам или крупногабаритными циркулями (привязанный шнуром к центральному колышку стержень).

Разметка дорожки на участке.

При разметке следует учесть факторы:

уклоны водоотведения – в различной технической документации 1 – 2 градуса поперек тропинок, 2 – 7 градусов при оформлении плиткой отмостки, 2,5 – 4 градуса по длине дорожек и на больших пространствах при мощении стоянки, патио;

Уклоны для водоотведения.

террасы – при уклонах больше вышеуказанного значения участок разбивается на зоны, внутри которых создается единый горизонтальный уровень, а границы обносятся бетонными подпорными стенами, габионами или садовыми, тротуарными, магистральными бордюрами для ликвидации оползней, как на фото.

В черноземе содержится органика, которая перегнивает под плиткой и дает усадку. Поэтому рыхлый пахотный слой нужно снять, использовать на грядках, в ландшафтном дизайне или вывезти с участка. Получившаяся планировка называется профессионалами «корытом», в котором и производятся дальнейшие операции мощения ТП.

Снятие плодородного слоя.

Важно! Корни взрослых кустов и деревьев опасны для тротуарной плитки, поэтому их выкорчевывают, либо прокладывают маршруты на расстоянии 3 м от них.

Дренаж и подстилающий слой

Правильно класть плитку следует на жесткое основание, обладающее дренажными свойствами, поскольку часть ливневых стоков отводится сквозь щели между плитками. Однако естественного дренажа недостаточно, чтобы справиться со всем объемом воды в сильный дождь и отвести стоки кровельного водостока при похождении тропинки возле дома или облицовке этим материалом отмостки. Поэтому необходимо выполнить несколько условий:

• исключить взаимное перемешивание щебня или песка с грунтом за счет укладки геотекстиля;
• уплотнить подстилающий слой виброплитой послойно до состояния, когда верхние камешки щебня не «играют» под ногой при хождении или на слое песка не остается следов обуви;

• уложить внутри подстилающего слоя трубы дренажной канализации от дождеприемников под вертикальными стояками кровельного водостока до включения их снаружи тротуара в общую систему, которая отводит их в подземный резервуар;

Дождеприемники внутри дорожки.

Если снимается пахотный слой более 40 см, толщина подошвы увеличивается. Для экономии бюджета в этом случае можно использовать в нижнем уровне более дешевые материалы, нежели щебень, речной песок – супесь или суглинок. Их так же необходимо уплотнить виброплитой.

Монтаж бордюрного камня

Поребрики (бордюрный камень) гораздо выше плитки (20 см), поэтому по контуру мощения необходимо изготовить траншею аналогичной ширины глубиной 25 – 30 см, чтобы поставить бордюр на слой раствора.

Траншея для поребрика

Важно! В местах прохождения лотков ливневки потребуется еще одна траншея, так как высота этих элементов варьируется в пределах 13 – 41 см в зависимости от конструкции и материала.

Без поребриков тротуары потеряют форму, так как плитка по бокам «поползет». Бордюрный камень нужно положить по шнуру с учетом продольных и перпендикулярных уклонов декорируемых участков на цементно-песчаный раствор. Соотношение ингредиентов 1/3 (цемент/песок, соответственно. Технология имеет вид:

• мастерком в траншею укладывается раствор;
• поребрик устанавливается на него и осаживается киянкой по шнуру;
• снаружи и внутри в 2 – 3 местах раствор укладывается горкой на боковые поверхности бордюра чуть ниже песчаного слоя, на который будет монтироваться плитка.

Мощение возможно через сутки-двое, после набора прочности цементным камнем.

Совет! Независимо от размеров лотков ливневки их лучше смонтировать вдоль бордюров вместе с ними на этом же этапе. Эти элементы так же устанавливаются на раствор, которому требуется время для отвердевания.

Мощение плиткой

Существуют методики укладки ТП на цементно-песчаный раствор (для эксплуатации в тяжелых условиях), сухую смесь (1/5 цемент, песок, соответственно) и на чистый речной песок. Практика доказала, что при добавлении в сухую смесь цемента застройщик никаких дополнительных преимуществ не получает, зато резко снижается ремонтопригодность покрытия и увеличивается бюджет отделки. Поэтому в 80% случаев плитка монтируется на сухой песок по технологии:

маяки – изготавливаются из доски или металлопроката, на дорожках небольшой ширины маяками автоматически становятся поребрики;

Маяки

Выравнивание песка самодельным правилом.

заполнение пространства – вначале по поверхности между бордюрами (лотками ливневки) распределяется цельная плитка согласно рисунку;

подрезка – замеряются участки, на которых не помещается целая плитка, производится ее крой УШМ с алмазной оснасткой или диском по камню/бетону;

заполнение швов – по поверхности веником или жесткой щеткой перемещают кучку песка, который остается в выемках между элементами облицовки, как на фото ниже.

Совет! Установка бордюрного камня в торцах дорожек не всегда возможна. Чтобы предотвратить расползание, на таком участке последние два ряда монтируются на цементно-песчаный раствор.

Способы примыкания ТП к грунту и стяжкам.

Нюансы укладки тротуарной плитки

Проблемы при мощении обычно возникают при оформлении криволинейных участков. Простейшим вариантом на радиусных тропинках является укладка прямоугольных элементов:

• плитку ориентируют длинной стороной по ходу движения;
• работы начинают от меньшего радиуса;
• каждый элемент смещается относительно соседнего;
• поперечные и вертикальные швы расположены клином.

Прямоугольная ТП на поворотах.

Если застройщик выбрал коллекцию плитки со сложной конфигурацией (например, «клевер»), методика мощения кардинально меняется:

• швы смещаются под 45 – 60 градусов по длине извилистого участка;
• поверхность заполняется цельными элементами;
• возле бордюров укладываются куски.

Облицовка радиусных участков плиткой Клевер.

Реже применяется технология «Луч», когда ТП прямоугольного формата ориентирована перпендикулярно бордюрам.

Вариант оформления криволинейных дорожек.

На сложных радиусных перекрестках и крупных участках направление швов может меняться для увеличения художественной ценности композиции.

Декорирование сложного радиусного перекрестка.

Проще и дешевле всего мостить дорожки, зоны отдыха и паркинги на участке по прямым трассам. На радиусных участках следует учесть вышеприведенные рекомендации. Для проблемных грунтов следует изготовить жесткий бетонный подстилающий слой.

Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает.

Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Источник: masterskayapola.ru

Как уложить самодельную тротуарную плитку на даче: пошаговая инструкция

Сделать идеальную садовую дорожку непросто и недешево. Как сэкономить и не прогадать? Рассматриваемый пример сооружения пешеходной тропинки из самодельной плитки основан на использовании упрощенной технологии укладки на песок без применения ограждающих бордюров.

Выбор в пользу изготовления бетонной плитки своими руками уже основан на желании уменьшить расходы. Изделия отлиты, насколько точно получилось найти границу между экономией и качеством – покажет время. Приступаем к укладке тротуарной плитки и делаем садовую дорожку с малыми затратами.

Суть технологии:

Классическое мощение брусчаткой подразумевает выемку значительного пласта почвы, устройство утрамбованного основания и обрамление периметра бордюрами. В определенных ситуациях допустимо сделать проще и обойтись без трудоемких операций.

Когда можно не снимать существующий слой грунта:

• Отсутствует густая растительность.
• Это песок, щебень или земля в уплотненном состоянии.
• Уровень поверхности соответствует высотным отметкам будущего тротуарного покрытия.
• Нет проблем с грунтовыми водами.

Бордюры допускается не ставить, если:

• Дорожка предназначена для пешего передвижения.
• Выравнивающая подсыпка будет в пределах 50–80 мм.

Какая тротуарная плитка подходит для упрощенной укладки:

• Толщиной – от 35 мм.
• Шириной – от 100 мм.

Как вариант, более мелкая брусчатка подойдет для заполнения внутренней части дорожки.

Цены на тротуарную плитку

Тротуарная плитка

Инструменты и материалы

Для укладки своими силами тротуарной плитки понадобится:

1. Садовая тачка;
2. Ведро;
3. Лопаты – штыковая и совковая;
4. Мастерок;
5. Уровень строительный;
6. Рулетка;
7. Металлические колышки;
8. Упругая бечевка;
9. Молоток слесарный;
10. Ножницы;
11. Резиновая киянка;
12. Болгарка и диск по камню;
13. Лейка или шланг с распылителем;
14. Веник.

Также при работе используют воду из бочки или из водопроводной линии. Рассчитываемое количество песка зависит от покрываемой площади и толщины выравнивающего слоя. В среднем одной тачки (6–7 ведер) хватает на устройство тропинки длиной около 2 м при её ширине в 60 см и толщине песчаной подушки 3–5 см, включая финишную засыпку швов.

С целью предотвращения вымывания песка из-под плитки в структуре дорожки применяют геотекстиль . Без нетканого материала могут «поплыть» плитки и полезть сорняки. Конечно, со временем растительность будет появляться и в верхнем слое, но с ней легче бороться – неглубокие корни запросто удаляются при ручной прополке.

Подготовка основания для дорожки

Перед укладкой определяем высоту расположения тротуарного полотна и оцениваем состояние грунта.

Предназначенный для мощения участок представляет собой утоптанную за многие годы тропинку, отсыпанную строительным мусором и слегка заросшую по бокам. Дорожка приподнята над окружающей поверхностью, вода с неё скатывается. Высота насыпи нас устраивает, как и ширина. Закрывать тротуарное полотно планируется самодельной бетонной плиткой размерами 45х140х210 мм.

Проанализировав состояние грунта и материал для мощения, делаем вывод – укладку дорожки реально выполнить по упрощенной технологии.

Прикинув будущие контуры тропинки, подрезаем штыковой лопатой верхний слой грунта на несколько сантиметров.

Удаляем с поверхности редкую траву и выступающие более 10 мм камни, выдергиваем корни.

Втыкаем лопату неглубоко, стараясь не нарушать утрамбованный пласт. В итоге получаем неглубокую траншею.

Устройство выравнивающего слоя

Определяем границу дорожки и забиваем молотком колья. Привязываем бечевку на расстоянии 70–90 мм от земли, одновременно выставляя её не по горизонтали, а соответственно планируемому уклону дорожки.

Заполняем траншею слоем песка толщиной в 20–30 мм, разгребая его штыковой лопатой.

Разравниваем насыпь, ориентируясь по шпагату и по пузырьковому уровню. Особой точности пока не надо, главное – создать ровное основание без ям и бугорков.

Проливаем песок водой из лейки до момента образования на поверхности лужиц.

Степень готовности насыпи проверяем, походив по поверхности. На хорошо уплотненной песчаной поверхности остаются лишь неглубокие следы от ботинок.

При необходимости добавляем песок, заполняя образовавшиеся впадины.

Снова работаем уровнем как правилом, вытягивая и сгребая излишки «к себе».

Повторно орошаем и проверяем качество отсыпки . За один подход готовим участок длиной в 2–2,5 м, затем переходим дальше.

Укладка плитки на песок

Нарезаем геотекстиль по размеру и расстилаем по поверхности.

Устраиваем монтажный слой подсыпки , используя просеянный песок без глинистых и каменных частиц.

Разравниванием плоскость, выводя её на уровень размещения брусчатки. Расстояние от бечевки до песка должно выйти равным толщине плитки.

Уплотняем песчаный пласт с помощью воды, как и первый выравнивающий слой. Горизонтальность поверхности по ширине дорожки контролируем уровнем.

Уложив одну плитку, постукиваем сверху резиновым молотком и затапливаем в песок до уровня разметки.

Выравниваем сторону плитки по натянутому шпагату.

Самодельные бетонные изделия часто различаются по толщине, следим за этим и добавляем песок, если нужно.

Аналогичным способом укладываем остальные плитки, размещая их впритык. Обязательные технологические зазоры между изделиями, служащие для компенсации температурных колебаний, появятся сами, так как позднее произойдет небольшое расхождение плиток (2–3 мм).

По ходу работы проверяем ровность укладываемого полотна уровнем и сразу устраняем недостатки.

Выложив всю садовую дорожку, отрезаем лишний нетканый материал на расстоянии 30–50 мм от края тротуарного полотна.

Финишная обработка дорожки

По обеим сторонам тропинки лопатой накидываем песок и разравниваем по верхней плоскости плитки.

Мастерком заполняем промежутки между бетонными элементами.

Подметаем дорожку веником, убирая избыток песка или, наоборот, добавляя его в образовавшиеся пробелы.

Теперь поливаем водой и смотрим, где следует повторить засыпку швов.

После завершения всего разобранного процесса получаем ровную садовую дорожку, готовую к эксплуатации.

Рассмотренный вариант укладки бетонной плитки – самый дешевый, но достаточно надежный при соответствующем подходе. Выполнив все условия технологической цепочки, вы получите долговечное тротуарное полотно, но значительно меньшей итоговой стоимости.
