Плитка в домашних условиях без вибростола

Дорожки и площадки на загородном участке, вымощенные тротуарной плиткой, смотрятся эстетично. Такое покрытие прочное, надёжное, с большим сроком эксплуатации, за ним легко ухаживать. Но если приобрести материал на рынке, то затраты по отделке дорожек могут оказаться значительными.

Поэтому многие владельцы загородных домов занимаются производством тротуарной плитки самостоятельно, её же сами и укладывают. Благо для этого сегодня на рынке есть всё. В рамках сегодняшнего обзора мы постараемся разложить по полочкам весь технологический процесс изготовления тротуарной плитки своими руками, а также рассмотрим способы её укладки.

Плитка тротуарная своими руками

Технологии производства тротуарной плитки

Сегодня в основном используются две технологии:

вибропрессование;
вибролитьё.

Чем они отличаются друг от друга.

Технология вибропрессования

Это промышленный способ производства тротуарной плитки, в котором используется специальное оборудование, состоящее из пресса и вибростола. Форма плитки укладывается на стол, в неё засыпается цементный раствор с добавлением пигментов, после чего смесь подвергается большому давлению со стороны пресса. В процессе давления тут же происходит вибрация стола, которая равномерно распределяет засыпанный раствор по всему объёму формы.

Тротуарная плитка своими руками без применения специального инструмента

Плиточный материал получается точным по форме и размерам, плотность у него повышенная, а значит, и прочность будет большой. Данная технология в зависимости от типа используемого оборудования практически лишена ручного труда, нет проблем с расформовкой. Ещё совсем недавно для этого использовали пропарку готовой продукции, чтобы вытащить её из форм. Это увеличивало себестоимость изделий. Сегодня всё это не используется, поэтому цены на тротуарную плитку резко понизились.

Станок для вибропрессования тротуарной плитки

Но тема статьи – как сделать своими руками тротуарную плитку, поэтому об этом способе её производства больше говорить не будем. Единственное, отметим, что изготовленные по этой технологии изделия по качественным характеристикам превосходят самодельные. А, соответственно, у них будет больший срок эксплуатации.

Технология вибролитья

Это способ производства можно отнести к категории «своими руками». Правда, для этого придётся изготовить вибростол. О нём чуть ниже, а сейчас рассмотрим, принцип производства тротуарной плитки этим методом. Во-первых, для производства плитки надо приобрести формы. Что сегодня предлагает рынок?

Формы для тротуарной плитки, изготавливаемой своими руками

Здесь нет надобности говорить о размерах и геометрической форме. В этом плане выбор огромен, и каждый потребитель для себя найдёт тот вариант, который его удовлетворит по всем параметрам. В основе выбора лежит материал, из которого формы изготовлены. Сегодня производители предлагают три разновидности:

Это полиуретановые формы для изготовления плитки или брусчатки, которые можно использовать до 100 циклов. Они хорошо подойдут для тех, кто решает выполнять небольшой объём плиток.
Пластиковые. Эти формы могут выдержать до 250 оборотов.
Изготовленные из специальной резины пластичного типа, выдерживающие более 500 циклов.

Формы для вибролитья

Купить сегодня формы для тротуарной плитки не проблема. Главное – определиться с выбором. Для небольших объёмов подойдут именно полиуретановые. К примеру, если приобрести пять штук, то можно изготовить 500 плиток, а это немалый объём. К тому же формы из этого полимера очень дешёвые, так что на себестоимость конечного продукта они сильно не повлияют.

Технология производства тротуарной плитки вибролитьём

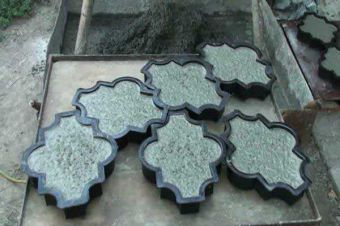

Итак, для этого нужен вибростол, на который устанавливаются формы. В них заливается стандартный цементный раствор, в который добавляют пластификаторы и пигменты. Основное требование к тротуарной плитке – окрас во всё тело.

Включается вибростол. Внутри формы раствор равномерно распределяется по всему объёму, при этом все компоненты ещё лучше перемешиваются, воздух выходит, а ведь именно он становится причиной ухудшения качества изделия. Цементное молочко движется и концентрируется у стенок формы. В процессе вибрации плитка получается гладкой и ровной в плане геометрии.

Самое сложное – это извлечь готовое изделие из опалубки. Поэтому предлагается такой способ – плитку вместе с формой погружают в горячую воду (не ниже +40°С), пластик или резина становятся мягкими, что и даёт возможность без проблем извлечь готовый тротуарный материал.

Вибростол для производства тротуарной плитки

Таким же способом можно изготавливать двойные плитки, в которых нижняя часть – это обычный серый цементный раствор, верхняя – цветной. Для этого в форму сначала заливается цветная смесь, а через 30 секунд − серая. Через 30−40 секунд можно включать вибростол.

Внимание! Изготавливаемая вибролитьём тротуарная плитка должна находиться в форме в течение двух суток. Только после этого можно производить распалубку.

Как изготовить своими руками вибростол для тротуарной плитки: фото, видео и чертежи

На чертеже, расположенном ниже, показано, из чего собирается вибростол. По сути, это две отдельные друг от друга конструкции, которые между собой соединены пружинами. Нижний стол имеет стандартную форму с четырьмя ножками и усиленной основой, потому что он должен выдерживать значительные нагрузки не только от вибрации, но и от расположенных на верхнем столе форм с залитым в них цементным раствором. Верхний стол – это своеобразное корыто с небольшими бортиками.

Чертёж вибростола

Теперь, что касается привода, который должен создавать вибрацию. Здесь большое количество различных вариантов:

Есть специальные вибраторы, которые крепятся к верхней части вибростола (к нижней поверхности). В их конструкции уже вставлен эксцентрик, который и создаёт вибрации. Это самый удобный вариант, но затратный, потому что вибратор стоит недёшево.
Можно использовать электроточило, на вал которого устанавливаются два смещённых относительно друг друга и центра вращения груза. Именно последние создают смещение самого прибора, за счёт чего и происходит вибрация всей конструкции.
Можно использовать любой электродвигатель, вал которого дебалансируют. К примеру, как показано на фото ниже, можно использовать несколько приваренных друг к другу гаек, насаженных на вал мотора. Вместо пирамиды можно установить любой груз, главное, чтобы он располагался относительно оси вращения с одной стороны.
Можно изготовить отдельный эксцентрик в виде вала, установленного в двух подшипниках. Эту конструкцию крепят к верхнему столу. При этом вал обязательно дебалансируют. Вращение эксцентрику будет передавать электродвигатель (здесь можно выбирать любой), который устанавливается на конструкции нижнего стола (место не имеет значения). Чаще всего элементом передачи вращения берётся ремень.

Обязательно посмотрите видео, в котором рассказывается, как был сделан вибростол из профилированной трубы.

Источник: homius.ru

Как сделать тротуарную плитку в домашних условиях

Для отделки садовых дорожек, автомобильных стоянок, дворов и т.д. очень часто используется практичная и долговечная тротуарная плитка. Этот популярный облицовочный материал отличается простотой в монтаже и может иметь самые разные расцветку, текстуру и размеры. При желании тротуарную плитку, к примеру, для двора загородного дома можно сделать и своими руками.

Изготовление тротуарной плитки своими руками

Статьи по теме:

Как сделать тротуарную плитку в домашних условиях
Как изготовить брусчатку
Как сделать тротуар

Изготовление облицовочного материала такого типа отличается трудоемкостью, но при этом технологически ничего особенно сложного собой не представляет. Понадобятся для самостоятельной отливки тротуарной плитки для двора дома или дачи такие инструменты и оборудование:

бетономешалка;
ведра и лопата;
вибростол.

Также, конечно же, придется приобрести или сделать своими руками формы для плитки. Из материалов для изготовления такого облицовочного материала нужны будут:

мелкий гравий;
песок;
цемент;
масло для смазки форм;
пигментный краситель;
пластификатор.

Основные этапы изготовления

Заливать тротуарную бетонную плитку своими руками положено примерно по следующей технологии:

в бетономешалке приготавливают смесь;
устанавливают формы на вибростол;
смазывают формы маслом;
включают вибростол;
дожидаются, пока смесь равномерно распределится по форме;
оставляют плитки сохнуть внутри форм на 1-2 дня.

Готовый облицовочный материал вынимают из форм и оставляют сушиться еще не несколько дней. Далее плитки используют по назначению.

Как правильно приготовить смесь

Бетонный раствор для тротуарной плитки изготавливать рекомендуется исключительно в бетономешалке. Вручную качественную смесь для отливки такого облицовочного материала сделать, к сожалению, будет практически невозможно.

При использовании ручной технологии замеса раствор в любом случае получится не особенно однородным. Соответственно, и изготовленная из него плитка не будет отличаться слишком уж хорошими рабочими характеристиками.

Приготавливают бетонную массу для изготовления тротуарной плитки в пропорции цемент/мелкий щебень/песок как 1/1/2. Воды при этом берут столько, чтобы готовый раствор имел консистенцию влажного творога.

Разбавлять приготавливаемую бетонную смесь слишком большим количеством воды в любом случае крайне не рекомендуется. Иначе плитка в дальнейшем получится хрупкой и в процессе эксплуатации начнет быстро разрушаться. Использовать для изготовления тротуарной облицовки нужно обязательно именно густую смесь. В последующем при виброуплотнении в формах бетон все равно станет гораздо более жидким и пластичным.

Для чего нужны пластификаторы

Этот ингредиент в растворе, предназначенном для изготовления тротуарной плитки, должен присутствовать обязательно. Необходим пластификатор для увеличения текучести и эластичности раствора без необходимости дополнительного добавления воды.

При использовании такого вещества цементная смесь становится более плотной и прочной. А это в свою очередь, конечно же, самым положительным образом сказывается на качестве готовой тротуарной плитки.

Подготовка пластификатора для отливки

Использовать такие смеси при приготовлении раствора для плитки положено в очень небольших количествах. Содержаться в готовой массе пластификаторов должно всего около половины процента. Если смеси этого типа в раствор будет добавлено больше, готовая плитка, как и при избытке воды, может получиться слишком уж хрупкой.

Конечно же, пластификатор для плиточного раствора, помимо всего прочего, нужно еще и правильно подготовить. Продаются такие смеси в специализированных магазинах в сухом виде. Перед добавлением в цементную смесь их нужно обязательно разводить водой.

Для приготовления пластификатора:

в какую-нибудь емкость наливают подогретую до 40 °C воду;
засыпают туда же сухую смесь;
все тщательно перемешивают в течение минимум 15 минут строительным миксером.

Приготавливают пластификатор при изготовлении тротуарной плитки в пропорции вода/сухая смесь как 2:1. После перемешивания раствор нужно также еще и настоять в течение нескольких часов.

Приготавливают пластификатор для раствора под плитку обычно с вечера. В этом случае утром этот ингредиент можно просто перемешать в течение 15 мин и добавить в смесь.

Что такое вибростол

Оборудование этого типа при желании можно изготовить своими руками. Элементами конструкции вибростола, предназначенного для заливки тротуарной плитки, являются:

рама, сваренная из стального уголка;
металлический лист, уложенный поверх рамы на пружинных или резиновых амортизаторах;
двигатель с эксцентриком.

Ширину и длину «столешницы» такого оборудования подбирают в зависимости от размера будущей плитки. Один вибростол, предназначенный для изготовления такой облицовки своими руками, обычно бывает рассчитан на 4-6 форм.

Краткая инструкция по заливке форм

Формы под плитку устанавливают на стол вплотную друг к другу. Такое расположение облегчает в дальнейшем процедуру их заполнения.

После того как формы будут установлены на вибростоле, их тщательно смазывают каким-нибудь маслом — растительным или даже, к примеру, просто обычной отработкой. Эта процедура позволяет в дальнейшем получить плитки с идеально ровной поверхностью.

Ко всему прочему при использовании масла в процессе изготовления тротуарная плитка не прилипнет к стенкам и дну формы. А это в свою очередь в дальнейшем облегчает выемку готового облицовочного материала.

Приготовленный в бетономешалке цементно-песчаный раствор укладывают с помощью мастерка по центру форм. После того как все емкости будут заполнены, включают вибростол. Работать такое оборудование для получения качественной плитки должно не менее 3-4 мин. После включения стола смесь под действием вибрации начинает равномерно распределяться по формам.

После того как на поверхности цементной смеси в емкостях появится белая «пенка», стол можно выключить. Далее следует:

накрыть формы с раствором пленкой или, к примеру, куском фанеры;
в течение суток периодически поливать застывающие плитки водой во избежание появления на них поверхностных трещин.

Вынимают готовый облицовочный материал из форм чаще всего на вторые сутки после заливки. Застывшие плитки помещают в сухое темное место и оставляют дозревать еще минимум на 5 суток.

Использование пигментов

Собственно сам бетон, как известно, имеет не слишком приятную серую расцветку. Для того чтобы готовая плитка, предназначенная, к примеру, для садовой дорожки, получилась эстетически привлекательной, в цементный раствор, помимо всего прочего, часто добавляют пигментные красители.

Стоят такие составы, к сожалению, достаточно дорого. Поэтому для удешевления готовой плитки при ее изготовлении иногда используют такую технологию окрашивания раствора:

разделяют бетонную смесь на две половины;
в одну из частей добавляют пигмент, а вторую оставляют неокрашенной.

В последующем при заливке в форму сначала кладут окрашенный раствор и включают вибростол. После того как смесь распределиться по поверхности емкости, добавляют неокрашенную смесь.

При применении такой технологии получается относительно недорогая красивая цветная плитка с обычным серым бетонным «основанием». Выглядит такая облицовка не хуже окрашенной полностью.

Можно ли обойтись без вибростола?

При использовании такого оборудования домашняя, изготовленная своими руками плитка, конечно же, получается максимально качественной. К тому же применение вибростола еще и значительно облегчает процедуру изготовления такой облицовки Однако имеется такое оборудование, конечно же, далеко не в каждом хозяйстве.

Стоят вибростолы, используемые для изготовления тротуарной плитки, достаточно дорого. Сборка же их своими руками многим владельцам загородных участков, решившим облицевать двор тротуарной плиткой, может показаться процедурой излишней. Ведь в последующем вибростол в хозяйстве может и не пригодиться.

Чтобы не тратить лишних денег и времени, многие хозяева загородных домов просто изготавливают плитку своими руками без использования вибростола. В этом случае применяется такой способ отливки тротуарной облицовки:

форму устанавливают на обычном столе;
накладывают в емкость первую небольшую порцию смеси;
аккуратно разравнивают раствор мастерком;
накладывают следующую порцию бетонной смеси.

Таким образом заполняют форму раствором до краев. Далее начинают уплотнять смесь, резкими частыми движениями поднимая край емкости и опуская его с не слишком сильным ударом о стол.

Уплотнять смесь в форме вручную так же, как и при использовании вибростола, нужно достаточно долго. Это позволит значительно повысить прочность готовых облицовочных изделий.

Уходить на процедуру уплотнения смеси в любом случае должно не менее 4 мин. После того как раствор в форме станет жидким, его дополнительно разравнивают шпателем, удаляя при этом излишки. Через двое суток, как и при применении вибростола, застывшую плитку вынимают из форм.

Заключительный этап

После выемки готовой плитки поверхность форм обычно остается достаточно чистой. Однако мыть такие емкости после окончания изготовления тротуарного облицовочного материала нужно обязательно. Причем делать это желательно сразу же.

Если формы не очистить, налипшие на их дно и стенки кусочки бетона отрицательно повлияют на качество следующей партии плитки. Моют емкости, предназначенные для изготовления тротуарной облицовки, обычно или просто теплой водой, или же крепким соляным раствором.

Руководство: как сделать тротуарную плитку в домашних условиях
Как сделать вибростол своими руками — пошаговая инструкция
Пластификатор С-3: состав, инструкция по применению.

Совет полезен?
Статьи по теме:

Как делать тротуарную плитку
Как самому изготовить тротуарную плитку
Как самому изготовить тротуарную плитку

Добавить комментарий к статье
Похожие советы

Как изготовить тротуарную плитку
Как изготовить тротуарную плитку из бетона
Как изготовить форму для плитки
Технология укладки: брусчатка своими руками
Как сделать садовую дорожку при помощи формы и цемента
Купить или сделать формы для тротуарной плитки?
Как делается опалубка для дорожки на даче
Укладка тротуарной плитки на даче: делаем сами
Как укладывать тротуарную плитку самостоятельно
Как сделать дорожки на даче своими руками
Как сделать плитку для садовых дорожек своими руками
Как выкладывать тротуарную плитку

Источник: www.kakprosto.ru

Как дешево сделать тротуарную плитку без вибростола

Рядовому дачнику или самостройщику укладывать тротуарную плитку у себя на участке дорого, сложно и долго. Нужно подготовить площадку, пройтись по ней вибротрамбовкой, а потом раскладывать плитки, выравнивая их в уровень. Если это делается впервые, то результат может получиться хуже, чем ожидается. На собственном участке куда проще, да и дешевле, сделать имитацию брусчатки. Рассмотрим технологию, как это сделать очень реалистично и быстро.

Материалы:

Цемент;
песок;
щебень;
черный порошковый краситель для бетона;
армирующая сетка;
полиэтиленовая пленка;
мраморная крошка фракция 3-5 мм.

Процесс заливки имитации плитки

Начало работ полностью аналогичное, как и просто при заливке бетонных дорожек. Нужно выбрать верхний рыхлый грунт, и выставить опалубку из доски. На дно застилается полиэтиленовая пленка, чтобы бетон не подтягивал влагу из грунта, благодаря чему прослужит дольше. При заливке отмостки под фундамент, лучше уложить на дно пеноплекс, чтобы исключить его промерзание. Сверху обязательно закладывается армирующая сетка.
