Монтаж теплого пола под ламинат на лоджии своими руками

Решив преобразовать балконное пространство из кладовки в мини-оранжерею или зону отдыха, первым делом придется подумать об эффективном обогреве этого небольшого помещения. Наиболее оптимальным вариантом для такого отопления является электрический теплый пол для балконов и лоджий. Для его укладки не требуется устанавливать дополнительное оборудование нагрева теплоносителя и прокладывать трубы. При этом сам он тонкий, не занимает много места и прост в монтаже своими руками.

Преимущества и недостатки теплого пола для балкона

Если для водяного теплого пола нужно где-то брать нагретую воду, то для работы его электрического аналога требуется лишь электроэнергия. При этом балконы и лоджии в большинстве своем имеют площадь 2–3 м2. Для отопления электричеством такого небольшого пространства требуется на максимуме до 1 кВт, что сравнимо с потреблением тока обычным чайником или телевизором.

Пол на лоджии! Как утеплить и чем крепить??

Имеющаяся электропроводка в квартире или коттедже вполне способна справиться с подобной нагрузкой. Прокладывать для работающего от розетки балконного обогрева дополнительный кабель от электрощита не придется.

Обустройство рассматриваемого отопления обходится в несколько тысяч рублей на балкон. Эти деньги необходимы для покупки электрического теплого пола в виде мата, кабеля или ИК-пленки. Плюсом идут расходы на напольное покрытие и утепление. Но никаких трат на водонагреватели, коллекторы и трубы.

Плюсы теплого пола

• высокая эффективность преобразования электроэнергии в тепло;
• предельная простота самостоятельного монтажа;
• невысокая температура нагревательной системы, финиш на полу может прогреться лишь до 45 0С (ожог ногам не грозит);
• полная автоматизация обогрева за счет установки терморегулятора;
• универсальность в плане выбора финишного покрытия (сверху разрешается класть ламинат, паркет, плитку, линолеум и ковролин);
• эстетичный вид и минимум занятого пространства (толщина ТП менее сантиметра).

Из недостатков этого типа отопления для полов упоминания стоит лишь – рост потребления электроэнергии. На зимний период потребуется дополнительно закладывать приблизительно по 2–5 рублей на каждый день.

Структура теплого пола

Виды теплых электрических полов для лоджий

На балконах и лоджиях принято монтировать теплые полы в трех исполнениях:

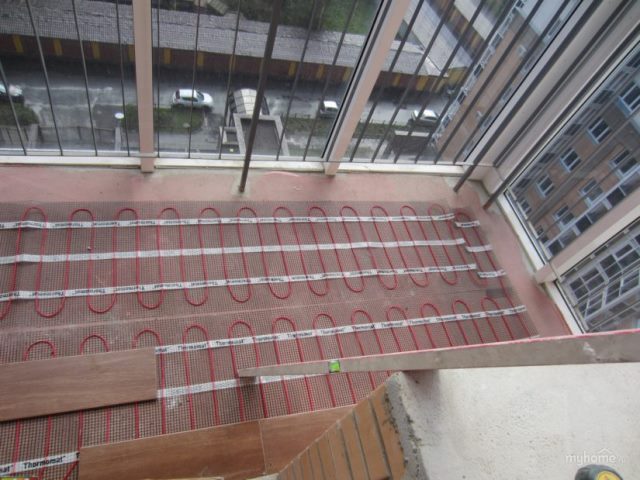

1. Нагревательные маты.
2. Инфракрасные пленки.
3. Карбоновые стержни.

Нагревательные кабели для данного случая не сильно подходят, так как их положено закладывать в стяжку из бетона толщиной 4–5 см. А это дополнительная нагрузка на балконную плиту перекрытия. Лучше при устройстве теплого пола на балконе обойтись без бетонных работ.

При выборе теплого пола, учитывайте его преимущества и недостатки

Сухая стяжка из ДВП или ГВЛ здесь более предпочтительна. А вот ее делать можно поверх как стержней, так и матов и пленок. Это еще и обойдется дешевле, а времени для монтажа своими руками потребует меньше.

Наиболее эффективны ИК пленки и стержни, которые делаются по схожим технологиям. Однако теплые маты стоят подешевле. При этом разница в расходе электроэнергии, при укладке всех трех вариантов на полу небольшого балкона, выходит совсем незаметной. При выборе ТП здесь лучше всего ориентироваться на стоимость систем напольного обогрева, которые доступны для покупки прямо сейчас.

Виды электрических полов на балконе

Монтаж теплого пола на балконе

Чтобы на балконе или лоджии сделать теплый пол, работающий от электросети, надо:

1. Полностью убрать с места работ любую мебель и все вещи, оставленные в «балконной кладовке» на хранение.
2. Установить теплое остекление со стеклопакетами и утеплить внешние конструкции на улицу с использованием ЭППС.
3. Расстелить поверх пенополистирольного пола изолон с фольгированным слоем вверх.
4. Разложить сверху нагревательные элементы и установить датчик температуры.
5. Провести на балкон электропроводку и смонтировать на стене терморегулятор.
6. Соединить проводами все элементы в единую систему согласно инструкции производителя теплого пола.
7. Проверить работоспособность напольного отопления и отсутствие искрения или перегрева на клеммах.
8. Закрыть обогрев финишным покрытием.

Варианты размещения труб теплого пола

Без предварительного утепления плиты перекрытия электрический теплый пол на балконе укладывать нельзя. Для лоджий такой вариант без теплоизоляционного слоя еще приемлем. У них этажом ниже расположена отапливаемая комната. А под балконом обычно лишь холодное помещение. Хорошо еще, если оно остеклено.

Ситуация с утепленным и отапливаемым балконным пространством у соседей снизу – и вовсе крайняя редкость.

Утеплять плиту перекрытия здесь лучше всего с помощью ЭППС толщиной 10–40 мм в зависимости от региона. Этот материал отличается прочностью и не боится влаги. Главное правильно подобрать его вариант с соответствующей плотностью. Также им можно и нужно закрыть потолок с наружной балконной стенкой под окном.

Укладка теплого пола под виниловый ламинат

Советы и рекомендации

При выборе мата или пленки ТП не стоит забывать про узость балкона. Укладка нагревательных элементов производится так, чтобы от них до стены оставалось 15–20 см пустого пространства. А с учетом небольшой ширины балконного пола систему нагрева придется класть на нем посередине узкой полоской порядка 50-ти см.

Если изначально взять слишком широкий мат, то его потом придется менять. А излишне широкую пленку надо будет поворачивать нагревательными полосами поперек балкона, что потребует дополнительных усилий на ее раскрой и монтаж.

Как укладывать теплый пол под плитку

Температурный датчик следует ставить вдали от дверного проема в квартиру. Иначе на его показания будет сильно влиять тепло из дома, и теплый пол для лоджии или балкона станет работать некорректно. Терморегулятор в такой ситуации начнет постоянно срабатывать с ошибками, когда это не нужно.

Заключение

Своими руками сделать из нагревательных матов либо ИК пленок теплый пол на балконе или закрытой лоджии возможно буквально за день. Надо лишь выложить пирог из утеплителя (ЭППС), изолона, напольной системы электрического обогрева, сухой стяжки и финишного покрытия. Сложности могут возникнуть лишь с подключением электрической проводки, если опыта в электромонтаже нет от слова «совсем». В остальном, критических трудностей устройство ТП вызвать не должно.

Смотрите также видео о

Источник: sdelat-dom.ru

Стелим инфракрасный теплый пол под ламинат

Всем хороши ламинированные полы – красиво, доступно, да и монтировать их совсем несложно. Инфракрасная пленка может сделать пол еще и теплым, что добавит комфорта и уюта помещению в холодное время года. Этот способ отопления лучше всего подходит для покрытия из ламината, поскольку не требует больших трудозатрат.

К тому же инфракрасный теплый пол под ламинат не действует пагубно на материал покрытия. За помещением можно ухаживать так же, как и раньше, до установки системы подогрева. Монтаж теплого пола под ламинат легко сделать своими руками, используя пошаговую инструкцию и видео. Это проще, чем монтаж электрического пола.

Устройство инфракрасного пола

Сама система отопления выглядит как плотная пленка, на которую нанесены полоски карбоновой пасты. Именно она при подключении к электричеству выделяет поток инфракрасных лучей. Каждая полоса подключается с обеих сторон монтажными проводами к терморегулятору. Инфракрасные лучи нагревают и само покрытие, и, проходя сквозь него, все предметы, попадающие под воздействие потока.

Параллельное подключение всех элементов системы обеспечивает ее надежность – при поломке какого-либо элемента общая функциональность ИК пленки не пострадает.

Ширина выпускаемой производителем ИК-пленки стандартна – 1 м или 50 см. Длина рулона может быть разной, но стоит иметь в виду, что раскрой пленки возможен через 25,7 см. Это поможет сконфигурировать оптимальный вариант раскладки обогревающих элементов.

По мощности достаточно выбрать обогреватель на 150 Вт/м2. Это обеспечит нагрев покрытия до комфортной температуры 40 С. Более мощные, использовать не рекомендуется, так как повышенные температурные нагрузки могут негативно сказаться на ламинате.

В комплектацию системы входит термодатчик, набор проводов, изоляционные материалы. Блок терморегулятора рекомендуется приобретать для каждой комнаты отдельно. Подключать, для экономии, провода всей системы дома к единственному регулятору температуры нельзя. Это приведет к перерасходу энергии и превышению допустимой нагрузки на узел.

Плюсы пленочного отопления:

• Легкая установка всей системы отопления. Уровень пола не увеличивается. При монтаже можно не обустраивать термоизолирующий слой.
• Пол прогревается равномерно по всей площади. Нагрев элементов системы не превышает 40 градусов, тем самым исключается порча ламинированных панелей.
• Инфракрасные (ИК) лучи могут проходить сквозь покрытие, и создает комфортную температуру во всем помещении. Они не сушат воздух в доме и создают ионизирующий фон, который не только не приносит вреда, но и, как считают исследователи, полезен для проживающих в помещении людей.
• Полы при включении прогреваются очень быстро и при этом не требуют больших энергозатрат.
• Система надежна и долговечна, срок службы – несколько десятилетий.

Из минусов выделяют:

• Высокая цена.
• Прокладывание материала в обход мебели. При перестановке необходимо будет полностью переделывать всю систему обогрева.
• Попадание воды может вывести систему из строя.

Имеющиеся минусы по соотношению с неоспоримыми достоинствами, практически незначительны. Инфракрасный теплый пол вполне удачный вариант утепления полов. Может использоваться как самостоятельная система отопления, так и в дополнение к действующей.

У желающих выбрать для обогрева пленочный ИК пол могут возникнуть вопросы о безопасности для организма человека инфракрасного излучения. Доказано, что негативного влияния на человека ИК волны не оказывают. В пленочных полах присутствует такое же излучение, какое мы получаем стоя у электрического камина или раскаленной до красна печи старой русской бани.

Конструкция теплого пола такова, что электромагнитное излучение практически сведено к нулю, поэтому можно быть полностью уверенным, что никаких вредных для здоровья воздействий, для живущих в помещении людей, не будет.

Выбор ламината для ИК теплых полов

Прежде чем начать монтаж системы обогрева пола, надо убедиться, подходит или нет выбранный ламинат для обустройства такого типа подогрева. О правильном выборе может свидетельствовать значок «змейки» на маркировке напольного покрытия. Возле знака обычно стоит цифровое обозначение предела температуры. К тому же крепление ламината должно осуществляться с помощью замков.

На покрытие, помимо основных нагрузок, действует тепловые, поэтому подбирать необходимо износостойкий материал. По требуемым характеристикам оптимально подойдет ламинат 33 или 34 класса износостойкости. По толщине лучше выбрать ламинат не более 8,5 мм.

Использование панелей не предназначенных для обустройства пола с обогревом может привести к порче покрытия.

Подробнее о выборе ламината для теплого пола читайте в статье на нашем сайте.

Пошаговая укладка отопительной системы

Начинать работы по монтажу системы следует с разработки подробной схемы расположения элементов и путей коммуникации проводов.

Составление схемы

1. Измерить размеры пола помещения и начертить его план с учетом мебели, батарей и каминов.
2. Обозначить на плане помещения место управления всеми коммуникациями. Кабели впоследствии обустройства можно убрать в гофротрубу или пластиковые короба, чтобы избежать штробирования стен.
3. Обозначить на плане помещения места, где будут находиться полосы пленок с указанием размеров и линий отрезов пленочных элементов. Экономичнее располагать рулон вдоль помещения, учитывая, что нужно отступать от стены и батарей, а также каминов, не менее 25-30 см. Норма общего покрытия обогревателя относительно площади помещения – 50-60%.
4. На плане помещения обозначаются места, где расположена крупная мебель или тяжелая бытовая техника. На этих участках нельзя настилать обогревательные элементы.
5. Между пленками предусматривают промежуток не менее 5 см. Укладывать полосы внахлест запрещается.
6. Расстояние от стены до пленки должно быть не менее 10 см.
7. По длине размер укладываемого участка не должен превышать 8 метров.
8. В зависимости от способов подключения коммуникаций, на схеме обозначаются пути пролегания кабелей. Следует предусмотреть отсутствие пересечений «фазы» и «нуля».
9. Предусмотреть место расположения каждого термодатчика, с учетом длины штатного кабеля. Датчик лучше крепить посередине пленочного элемента в одном из прохладных мест помещения.

После составления подробной схемы можно переходить к монтажу отопительной системы.

Инструменты и материалы, которые будут нужны для работы, необходимо подготовить заранее, чтобы не отвлекаться на их поиск во время работы:

• расчетное количество метров ИК пленки;
• теплоизолирующий материал по размеру площади пола;
• термодатчик;
• терморегулятор;
• провода для выполнения коммуникаций;
• скотч двухсторонний;
• клейкая лента;
• битумная лента;
• гидроизоляционный материал;
• инструменты для раскроя;
• уровень для проверки ровности пола.

Подготовка основания пола

Необходимо выполнить следующие подготовительные работы — отремонтировать, выровнять и загрунтовать основание пола. При необходимости можно сделать дополнительное выравнивание:

1. На деревянную основу пола укладывают листы фанеры.
2. На бетонную основу заливают цементно-песчаную стяжку или наливной пол.

Ровность поверхности проверяют с помощью строительного уровня.

Подготовка поверхности

Пошаговые действия по выполнению подготовительных работ поверхности пола:

1. Для предотвращения повреждений пленочного пола следует тщательно очистить основу пола от мусора и пыли.
2. Вся поверхность пола укрывается подложкой вне зависимости от местоположения пленочных элементов. Укладка выполняется встык фольгой кверху, толщина слоя около 3 мм. Фиксацию к основе пола производят двухсторонним скотчем, а между собой листы подложки скрепляют специальной лентой с верхней фольгированной поверхностью.
3. Рекомендуется постелить на основание пола слой гидроизоляционного материала.

Укладка ИК-пленок

Все работы производятся точно в соответствии с составленной ранее графической схеме. Нужно следить за тем, чтобы все токопроводящие части и верхнее покрытие пленки не были нарушены в процессе работы. Если такое все-таки произошло, то испорченные элементы следует заменить. Разрезать листы можно только по маркерам, обычно обозначены пунктиром. Обрезание части пленочного листа в других местах может повлечь за собой поломку всей системы.

Все работы по обустройству ИК отопления можно проводить при температуре выше 0 градусов и влажности не выше 60%. Для проверки работоспособности пленку сначала разворачивают, а потом уже подключают к сети.

1. Пленку укладывают фольгированной стороной книзу. К подложке их крепят на обычный скотч.
2. Битумной лентой изолируют токопроводящие части разреза пленки, которые не будут использоваться в коммуникации. Изоляцию проводят с обеих сторон пленки.
3. В подложке вырезается отверстие для термодатчика и паз для укладки проводов. Корпус датчика фиксируется битумной лентой посередине полотна. Далее пленочный элемент фиксируется к подложке. Термодатчик следует устанавливать так, чтобы в случае его поломки была возможность его быстро заменить.
4. Для подключения пленок к электрической сети в комплекте есть клеммы клипсового типа. Их крепят так, чтобы верхняя пластина входила в контактный разрез, а нижняя оставалась снизу пленки. Клеммы обжимаются с помощью плоскогубцев.
5. В соответствии со схемой укладываются кабели коммуникации. Перед подключением к контактам концы проводов зачищают от изоляции примерно на 10 мм.
6. Производят изоляцию всех контактов. Металлические части заклеиваются битумной лентой так, чтобы полностью исключить попадание мусора или воды.
7. В подложке намечают разрезы для фиксации клемм и путей проведения проводов. Все элементы фиксируются в подложке и закрепляются скотчем.

После всех работ по подготовке ИК пленки можно подключать к электрической сети.

Подключение ИК пленок к регулятору

Все кабели должны сойтись около регулятора температуры. Недопустима скрутка кабелей при подключении к терморегулятору нескольких участков теплого пола. Для соединения следует использовать сертифицированные клеммы.

Для обустройства системы обогрева необходимо взять гибкий провод с негорючей изоляцией. Сечение его рассчитывается исходя из мощности (разделить мощность на напряжение).

Например, 4,1кВт/230В/10 = 1,7мм, требуется округлить это значение до большего размера, который есть в продаже, чтобы был запас. Получаем необходимое сечение провода 2 мм.

При общей мощности системы в 4,1 кВт достаточное сечение кабеля – 2 мм. При мощности 8,3 кВт необходим кабель сечения 4 мм.

Основные действия при подключении теплого пола:

1. К блоку регулятора кабели подключаются в соответствии с технической документацией на пленочный утеплитель. L — соответствует проводу фазы, N – нулю. Вместе с обозначением резистора обычно указывается допустимая величина нагрузки.
2. После коммуникации провода убираются в специальные пазы, а терморегулятор закрепляется на заранее предусмотренное место.
3. Все соединения еще раз тщательно проверяются, и производится пробный запуск системы.
4. Перед монтажом ламината необходимо повысить безопасность инфракрасной пленки, защитить ее от прорывов и других повреждений. Также нужно обезопасить пленочный обогреватель от попадания влаги. Для этих целей укладывают поверх листов пленки полиэтилен толщиной 200 мкм, через который инфракрасные лучи смогут проходить беспрепятственно. Пленку располагают внахлест и для герметизации закрепляют скотчем.
5. Ламинат монтируют традиционным способом в зависимости от рекомендаций для конкретного типа панелей.

Следует отметить, что при подключении следует предусмотреть установку автоматического выключателя. Он выключит питание системы отопления, если возникнет хоть малейшая утечка тока.

До укладки финишного покрытия пола следует проверить, как функционирует система. Все листы ИК ленты должны быть одинаковой температуры. Холодные участки говорят об отсутствии контакта. Следует убедиться, что в узлах нет перегрева или заметного искрения.

Первый пуск системы обогрева

Не следует сразу включать обогрев на полную мощность. Сначала температуру устанавливают на 15-20 С и увеличивают каждый день на несколько градусов, постепенно доводя до расчетного уровня.

ИК-пленка – комфортный современный способ обогрева. При правильном монтаже и эксплуатации способны долгое время сохранить уют и тепло в доме и даже заменить центральное отопление.

Источник: laminatika.ru

Использование на балконе теплого пола под ламинат

Делая теплоизоляцию на площади балкона всегда стоит подумать о том, как он после будет обогреваться. Тут нужно не только найти верную систему для создания комфортной температуры, но и учесть, каким материалом система будет накрыта. Если вы собираетесь сделать теплый пол на балконе под ламинат, то выбор подходящей системы будет осуществляться, исходя из мощности решения и возможности его использования на данной площади.

Из чего предстоит выбирать

Если бы речь шла о частных домах, то практически по всем параметрам водяные контуры стали бы идеальным решением. Однако, в квартирах с общим стояком отопления осуществить подключение практически невозможно. По крайней мере, с получением всех необходимых для этого разрешений. Поэтому, водяные отопительные системы рассматривать в данном случае не имеет смысла. Оставшиеся варианты будут такими:

• Электрические греющие кабели.
• Обогревающие маты.
• Инфракрасные пленки.

У каждого из вариантов есть свои плюсы или недостатки. Поэтому, решить, какого типа греющее устройство уложить на балконе под ламинат можно, только после ознакомления со всеми характеристиками решений.

Греющие кабели

Особенность систем такого типа – укладка кабеля в слой цементной стяжки. Это одновременно дает некоторые плюсы и также доставляет определенные неудобства. Из достоинств решения, которых будет больше, отметим следующие моменты:

• Обогрев будет достаточной мощности, чтобы использовать кабель, как единственный источник тепла.
• После отключения энергии пол будет оставаться теплым некоторое время за счет накопленной стяжкой тепловой энергии.
• К обогреву можно подключить терморегулятор и использовать автоматику включения и отключения. Также возможен контроль за температурой.
• Нет необходимости в получении дополнительных разрешений на установку.

Однако, уложив ламинат на такой теплый пол на своем балконе, вы столкнетесь с некоторыми недостатками решения. Самыми существенными минусами станут следующие:

• Стяжка очень долго сохнет – потребуется около месяца при нормальной температуре на улице.
• Заливка раствора – процесс небыстрый и «грязный». Кроме того сделать это может лишь тот, кто имеет опыт подобных операций.
• Масса залитого цемента очень велика и это сказывается на возникающих нагрузках на перекрытие.
• Счета за электроэнергию возрастут в разы.

Обогревающие маты

По принципу отопления эта система очень схожа с предыдущей. Однако, у нее есть несколько достоинств, которых лишен вариант с греющим кабелем:

• Укладка матов происходит с помощью клеевого раствора, применяемого при укладке керамогранита или кафеля. Соответственно, его слой будет намного меньшей толщины – порядка одного или двух сантиметров.
• Из-за уменьшения толщины слоя раствора изменится в меньшую сторону масса конструкции.
• Работа по монтажу такой систему не представляет особенной сложности и может выполняться даже человеком без соответствующего опыта.
• Мощность решения остается на высоком уровне и подходит для данного помещения.

Недостатки выражаются в большей хрупкости самих деталей конструкции, а также в том, что после отключения подачи электричества пол сразу же становится холодным.

Инфракрасные пленки

Очень популярный вариант дополнительного обогрева. Именно дополнительного, так как мощность всей системы редко доходит до показателей, позволяющих надеяться, что она сможет создать достаточно тепла для комфорта. Однако, при соединении балкона с комнатой и сносом стены, часть тепла из жилого пространства попадает и туда, так что, рассмотреть этот вариант все же стоит. К тому же, у него есть и преимущества перед остальными видами обогрева:

• Тонкая пленка не отнимет пространства и поднятия уровня пола не произойдёт.
• Гнет необходимости заливать стяжку. Можно избежать всех «грязных» процессов.
• Смонтировать систему сможет любой – нужно лишь четко следовать инструкции.
• Счета за электричество не вырастут так значительно, как в предыдущих случаях.
• Стоимость решения может быть очень разной и вы сами выбираете, насколько велика она будет. Можно уложить пленку не на всей площади помещения, а лишь на его некоторых участках, существенно снизив цену приобретаемого комплекта.

К минусам относятся несколько моментов. Для укладки требуется идеально ровная поверхность – все неровности и другие подобные изъяны основания могут повредить тонкую пленку. На участки, под которыми находится пленка, не рекомендуется ставить предметы мебели. Ну и мощность обогрева будет недостаточна, если вы проживаете в холодном регионе.
