Как вырезать в плитке квадрат

Нужно вырезать квадратное отверстие в кафельной плитке под установку вентиляционной решётки.

Отверстие почти по центру плитки.

Как и чем вырезать квадрат в кафеле и при этом не сломать плитку?

комментировать
в избранное бонус
Ким Чен Ын [488K]
2 года назад

Вначале нужно определиться о какой плитке идёт речь, напольной, настенной, матовой, плитка с глазурью и.т.д

Если речь об отверстии под установку вентиляционной решётки (оно может быть и квадратным и прямоугольным), то вначале определяемся с размерами отверстия.

Далее делаем разметку на плитке, маркером очерчиваем тот самый квадрат, по линейке.

Отверстие можно сделать болгаркой (УШМ).

К болгарке я покупал вот такой

алмазный диск по кафелю.

УШМ нужна с регулятором оборотов, устанавливаем обороты чуть ниже средних.

Отверстие можно вырезать как с лицевой стороны плитки, так и с внутренней.

Как ВЫРЕЗАТЬ квадратное ОТВЕРСТИЕ в ПЛИТКЕ

Если отверстие делается с лицевой стороны, то в начале по ранее размеченному контуру прорезаем глазурь, то есть сразу же прорезать плитку на всю толщину не стоит.

Далее прорезаем плитку УШМ на всю толщину (можно поэтапно) и соединяем прорезанные линии, в районе стыков (в углах)

будьте внимательны чтобы не выйти за контур квадрата.

Всё, лёгкими движениями ручкой шпателя (это как вариант) выбиваем вырезанный квадрат в плитке.

Если отверстие (квадратное) делается с края плитки (или в углу), то его тоже можно вырезать при помощи УШМ, и алмазного диска, или же использовать ножовку по плитке с вольфрамовой струной.

Ещё вариант, отверстие высверливается, нужна дрель и свёрла по стеклу и кафелю.

Вариант с высверливанием рабочий, если само отверстие будет полностью перекрываться, например вентиляционной решёткой.

Если края отверстия нужны идеально ровные, то вместо высверливания вырезаем их при помощи болгарки.

Если остановитесь на высверливании, то разметка делается чуть иначе.

Вначале маркером размечается квадрат нужного размера.

Далее определяемся с диаметром сверла, отступаем на его диаметр от размеченных линий и делаем 2 разметку, то есть у Вас получится квадрат в квадрате.

Начинаем сверлить частые отверстия не выходя за контур внешнего квадрата.

Свёрла (это актуально так как отверстий много) периодически охлаждаем.

Из личного опыта могу добавить, вероятность сломать плитку при высверливании гораздо выше чем при вырезании квадратного отверстия болгаркой.

Источник: www.remotvet.ru

Как сделать прямоугольный вырез в керамической плитке

Керамическая плитка обладает большой прочностью. Она в состоянии выдержать нагрузку в 3 тонны на квадратный сантиметр, что намного больше, чем данный параметр у бетона и даже железобетона. Обладая высоким показателем жесткости, она не гнется и не деформируется даже при очень высоких усилиях на разрыв.

Поэтому резка данного материала не совсем простое занятие, а инструменты для обработки керамической плитки должны быть еще более прочными и твердыми, изготовленными из специальных марок стали или с алмазным напылением.
Но сегодня существует множество ручных и электромеханических приспособлений, которые позволяют даже в бытовых условиях работать с керамической плиткой, разрезая ее не только по прямым линиям, но и по криволинейным, в том числе вырезать квадратные, прямоугольные, круглые, овальные и фигурные отверстия.
Ниже рассмотрим не самый трудный вариант: как сделать прямоугольный вырез, прилегающий к одному краю керамической плитки, при наличии специальных инструментов.

Как рационально выполнить вырез в плитке

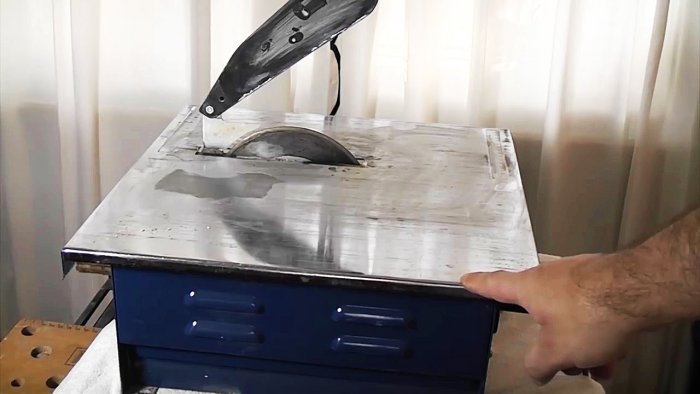

Будем считать, что в нашем распоряжении имеется водяной электрический плиткорез с нижним расположением электродвигателя. Охлаждающая емкость находится под диском, и он частично погружается в нее во время работы.
Сильно облегчит предстоящую работу ручной плиткорез. С его помощью можно выполнить надрез глазури и специальными лапками разломить плитку по линии этого надреза. Также нам понадобятся плоскогубцы.

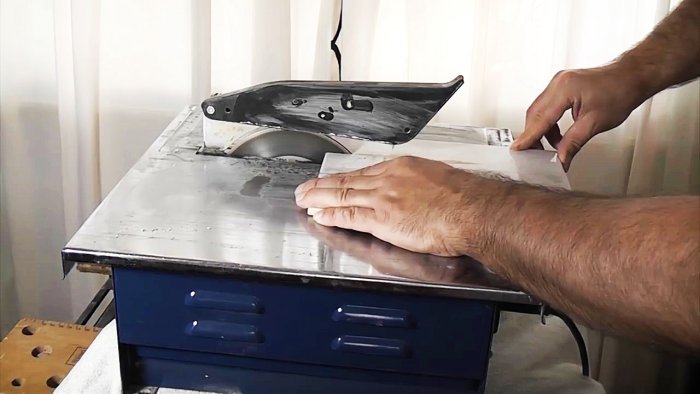

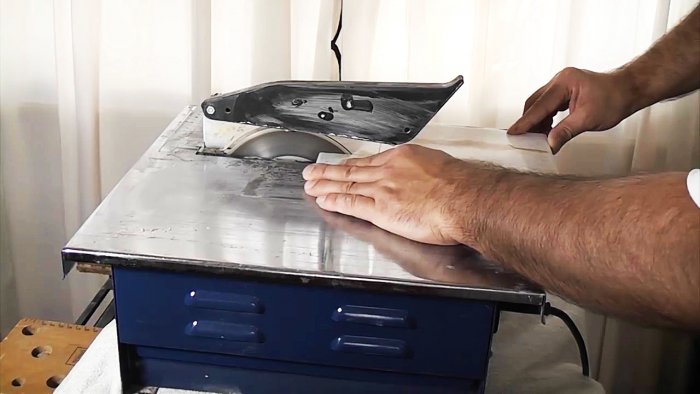

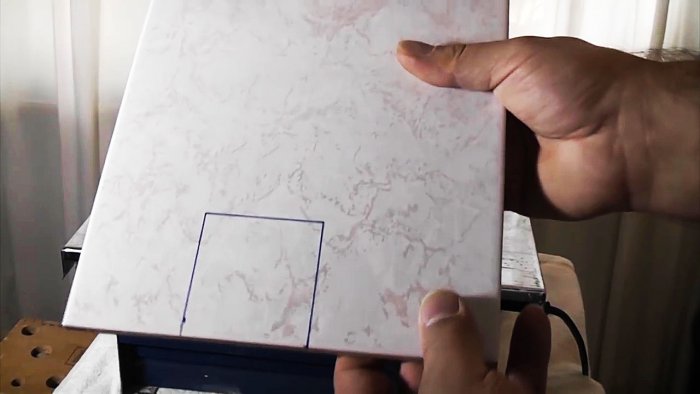

С помощью маркера и линейки наносим контур планируемого выреза. Далее с посредством водяного плиткореза и диска для работы с керамической плиткой по меткам режем две одинаковые и параллельные друг другу и боковым граням линии.

Можно не опасаться, что перегреется диск или от термических напряжений лопнет плитка. Рабочий орган, захватывая воду из емкости, охлаждает себя и место реза, поэтому рабочая температура не выходит за пределы допустимого значения.

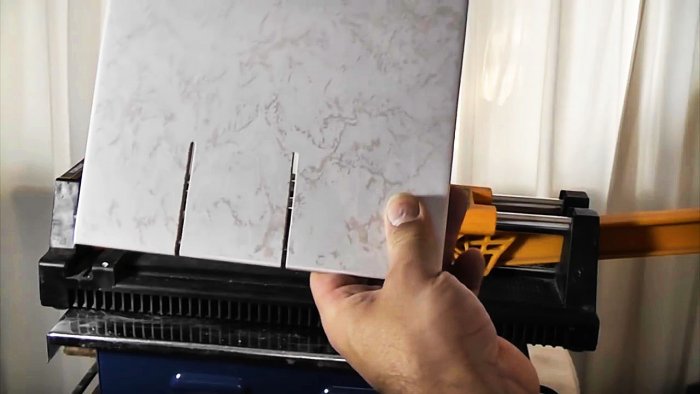

Нам остается каким-то образом удалить часть плитки между двумя прорезями и линией, которая соединяет их. Сделать это можно различными способами. Но мы воспользуемся ручным плиткорезом, так как он у нас есть в наличии.

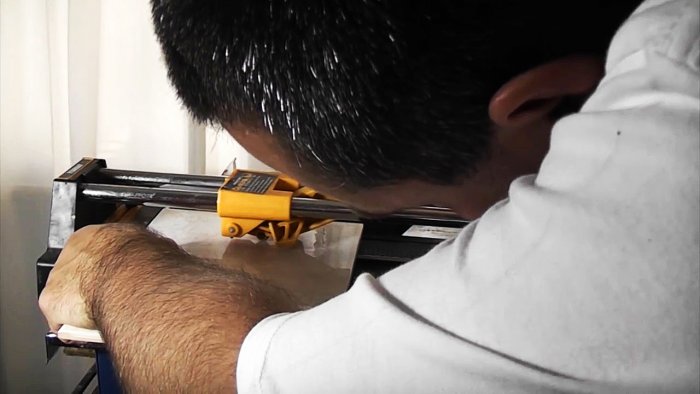

С помощью его отрезного ролика проводим линию-надрез по глазури от одной до другой прорези, выполненной водяным плиткорезом.

Можно было бы воспользоваться лапками этого же инструмента, чтобы отломить, оконтуренный двумя прорезями и одним надрезом, «язычок». Но мы поступим немного по-другому.

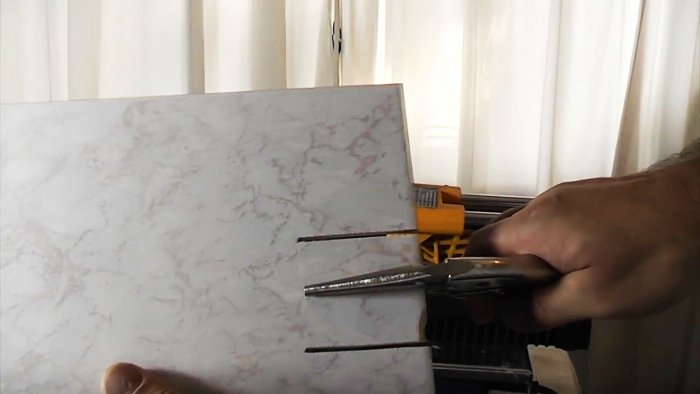

Воспользуемся пассатижами, которые есть у нас под рукой. Захватываем их губками наполнение выреза и слегка давим на ручки.

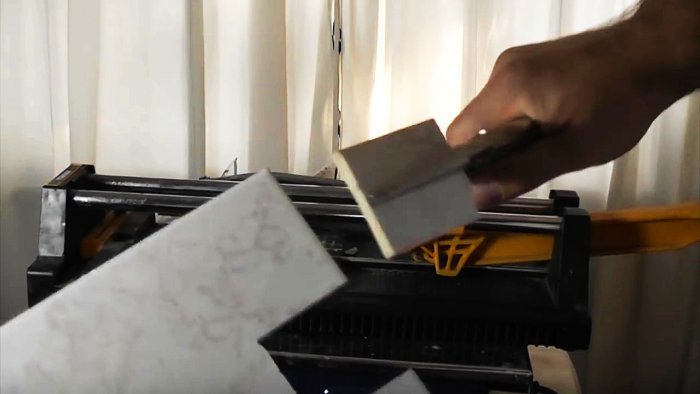

Слышится характерный звук, и лишний кусочек плитки остается в губках пассатижей, отломившись точно по линии надреза.

Советы и инструментальные вариации

• Чтобы повысить качество и облегчить работу, связанную с резкой керамической плитки, ее следует до начала работ выдержать в воде примерно около 60 минут.
• Для резки указанного и подобного материалов (керамогранит, метлахская плитка, клинкерная и др.) можно использовать и другие инструменты: обычный стеклорез, болгарку, кусачки, а также самодельный инструмент, изготовленный из сверла и даже гвоздя.
• При резке плитки, особенно керамогранитной, с помощью водяного плиткореза и, тем более, болгарки, необходимо пользоваться защитными очками, заглушками для ушей и респиратором.

Смотрите видео

Источник: sdelaysam-svoimirukami.ru

Как вырезать квадрат в керамической плитке плиткорезом ручным

Как и чем сделать квадратное отверстие в кафеле, чтобы не сломать плитку?

Нужно вырезать квадратное отверстие в кафельной плитке под установку вентиляционной решётки.

Отверстие почти по центру плитки.

Как и чем вырезать квадрат в кафеле и при этом не сломать плитку?

Вначале нужно определиться о какой плитке идёт речь, напольной, настенной, матовой, плитка с глазурью и.т.д

Если речь об отверстии под установку вентиляционной решётки (оно может быть и квадратным и прямоугольным), то вначале определяемся с размерами отверстия.

Далее делаем разметку на плитке, маркером очерчиваем тот самый квадрат, по линейке.

Отверстие можно сделать болгаркой (УШМ).

К болгарке я покупал вот такой

УШМ нужна с регулятором оборотов, устанавливаем обороты чуть ниже средних.

Отверстие можно вырезать как с лицевой стороны плитки, так и с внутренней.

Если отверстие делается с лицевой стороны, то в начале по ранее размеченному контуру прорезаем глазурь, то есть сразу же прорезать плитку на всю толщину не стоит.

Далее прорезаем плитку УШМ на всю толщину (можно поэтапно) и соединяем прорезанные линии, в районе стыков (в углах)

Всё, лёгкими движениями ручкой шпателя (это как вариант) выбиваем вырезанный квадрат в плитке.

Если отверстие (квадратное) делается с края плитки (или в углу), то его тоже можно вырезать при помощи УШМ, и алмазного диска, или же использовать ножовку по плитке с вольфрамовой струной.

Ещё вариант, отверстие высверливается, нужна дрель и свёрла по стеклу и кафелю.

Вариант с высверливанием рабочий, если само отверстие будет полностью перекрываться, например вентиляционной решёткой.

Если края отверстия нужны идеально ровные, то вместо высверливания вырезаем их при помощи болгарки.

Если остановитесь на высверливании, то разметка делается чуть иначе.

Вначале маркером размечается квадрат нужного размера.

Далее определяемся с диаметром сверла, отступаем на его диаметр от размеченных линий и делаем 2 разметку, то есть у Вас получится квадрат в квадрате.

Начинаем сверлить частые отверстия не выходя за контур внешнего квадрата.

Свёрла (это актуально так как отверстий много) периодически охлаждаем.

Из личного опыта могу добавить, вероятность сломать плитку при высверливании гораздо выше чем при вырезании квадратного отверстия болгаркой.

Как резать плитку плиткорезом. Поэтапно и с фотографиями.

О том, как резать плитку механическим плиткорезом , уже было коротко рассказано и показано на этом сайте.

На первый взгляд, ничего сложного в этом нет. Но в любом деле, есть детали. A черт, как известно, кроется в деталях.

Резать по прямой не вызывает особой сложности. Необходимость вырезать плитку буквой “Г”, приводит в некоторое замешательство.

Так обычно приходится резать плитку на откосах и около различных люков, дверок.

Поэтапное вырезание куска плитки .

Предварительно, с помощью угольника и маркера необходимо отметить 3 угловые точки, отрезаемого куска. Иногда для разметки достаточно короткого клина и карандаша. (ВИДЕО В КОНЦЕ СТАТЬИ).

Провести режущим колесиком плиткореза по двум линиям, согласно разметки.

Прорезать болгаркой короткую линию реза. Отрезной круг должен быть предназначен для резки керамической плитки (об этом всегда указано на упаковке диска). Отрезной круг, при резке, должен располагаться не по линии, намеченной плиткорезом, а по краю, на стороне отрезаемого (ненужного), куска.

Эти все сложности нужны для того, чтобы отрезной круг не оставлял сколы на эмали.

Если плитка “очень бюджетного варианта”, как на снимке, эмаль отскакивает даже при резке новым колесиком и дорогим плиткорезом.

Часть реза, сделанная “болгаркой”

После того, как был сделан короткий рез болгаркой, плитку необходимо установить длинной стороной на плиткорезе, точно по ранее прочерченной колесиком линии, и отломать ручкой-рычагом плиткореза.

Рычаг (с отрезным роликом) для ломки плитки, необходимо устанавливать вначале или в конце плитки, отступив от края плитки 2-3 см.

установка рычага плиткореза при надавливании на линию реза

Таким способом можно порезать плитку толщиной до 12-15мм. Но не всяким плиткорезом.

Дешевые плиткорезы, с двумя трубными направляющими, выгибаются и не могут сломать, часто, обыкновенный керамогранит. Инструмент, показанный на фотографии, может резать плитку до 18 мм. Только при этом, необходимо делать резы с обеих сторон плитки.

После того как кусок плитки отломан, необходимо доработать угол отрезным кругом.

Завершает весь этот процесс шлифовка, отрезанных краев, теркой с наждачной бумагой. Эта операция особенно важна, когда резаная часть плитки ничем не накрывается.

обработка отрезанного торца плитки

Когда нет возможности установить плиткорез на стол или верстак, то им работают прямо на полу. При значительном объеме подрезки, колени начинают болеть. Этого можно избежать, если положить 5 сантиметровый лист пенопласта рядом с инструментом. Это не только создаст комфорт коленям, а и поможет обрезке больших плиток.

“МАЛЕНЬКИЕ ХИТРОСТИ” при резке плитки плиткорезом

Небольшой видеоролик как разметить и вырезать плитку буквой “Г”

Вопросы из писем и консультаций в скайпе:

1. Как отрезать рифленую плитку?

Для обрезки рифленой плитки больше всего подходит электрический плиткорез. Это тот случай, когда он превосходит механический (мое мнение).

При незначительной бугристости плитки вполне подойдет и последний вариант инструмента.

Но чем больший рельеф у плитки, тем труднее она ломается рычагом по линии реза ролика. Поэтому, режущее колесико должно прочертить максимально возможно полную линию всех неровностей. Тогда есть шанс, что плитка сломается по линии реза.

И чем меньше отрезаемый кусок, тем шанс для удачного реза меньше. На видео ниже видно, что половина плитки всегда ломается удачно.

Как резать плитку ручным плиткорезом своими руками?

Большинство людей для отделки ванной комнаты, кухни, санузла выбирают керамоплитку. Многие из жильцов сами ее и укладывают. Для того чтобы избежать неровностей и добиться идеального покрытия, для резки материала понадобится плиткорез.

Однако прежде чем узнать, как резать плитку плиткорезом, следует его правильно выбрать.

Выбираем плиткорез

Выбрав подходящую/качественную модель, удастся быстро и точно нарезать элементы требуемого размера, избежав при этом в процессе нарезания появление сколов и трещин.

Виды плиткорезов

Для резки керамики используют электрические и механические плиткорезы. Модели, работающие от электросети актуальны для промышленного масштаба строительства.

Для выполнения работ в домашних условиях больше подходят ручные модели, однако они требуют большей сноровки и физической силы.

Ручные плиткорезы бывают нескольких видов:

1. Роликовые. Устройство представляет собой изделие, состоящее из ручки и режущего валика. Данное приспособление используйте в качестве самостоятельного инструмента либо в комплекте с пильной станцией.
2. Механические. Таким вариантам под силу справиться даже с твердым типом плитки. За счет наличия жесткой каретки удается осуществить точную резку.
3. На подшипниках. К такому варианту прибегают, когда нужно справиться с очень прочной плиткой, толщина которой составляет более 16 мм.

Если говорить о том, какой плиткорез лучше, то рамный наиболее популярен. Для него характерно наличие жесткой рамы с зафиксированными рельсами, по которым перемещается режущий элемент с ручкой.

Преимущества ручного плиткореза

Все ручные модели обладают рядом положительных сторон, что делает их востребованными на рынке стройматериалов и инструментов для работы с керамоплиткой:

• работайте невзирая на наличие/отсутствие электричества, что очень удобно;
• компактность – для работы не понадобится отдельное помещение, достаточно будет небольшой площади на столе/полу;
• малый вес – изделие в среднем весит от 200 г до 9 кг;
• мобильность;

Как резать плитку ручным плиткорезом?

Перед тем как начать пользоваться ручным плиткорезом, нужно осуществить ряд подготовительных работ, которые оказывают непосредственное влияние на конечный результат.

Подготовка инструмента к работе

1. Осмотр изделия на наличие каких-либо повреждений. Просмотрите ролик – не должно быть искривлений, зазубрин. Иначе придется заменить его на новый.
2. Уделите внимание, чистке приспособления, не забыв протереть направляющие и поверхность станины.
3. Все гайки и болты нужно подтянуть.
4. Смажьте каретку маслом, если наблюдаются проблемы с ее перемещением.

Разметка

Для работы на данном этапе понадобится карандаш/маркер, с помощью которого нужно нанести линию разлома. В дальнейшем инструмент нужно будет фиксировать так, чтобы режущий элемент расположился точно над нарисованной линией.

Технология выполнения резки плитки

Итак, как правильно резать плитку плиткорезом? Для получения ровного разреза соблюдайте технологию:

1. За 1-1,5 часа накройте плитку мокрой тканью или замочите в воде. Таким образом, удастся сделать керамику более податливой и избежать ее крошения.
2. Фиксация плитки. Есть модели плиткореза, которые имеют прихваты – позаботятся о неподвижности плашки. Если такого элемента нет, нужно одной рукой поддерживать материал. Режущий элемент должен находиться точно над будущим разломом. Если плашка большая, под ее края можно что-то подложить, чтобы она не шаталась.
3. Резец должен находиться в самом начале, на краю плитки (там, где нарисована линия).
4. В процессе резки прилагайте усилия, для того, чтобы потом проще было разломить плашку на две части.

Разлом

После резки аккуратно, не спеша нажмите на рычаг. Плитка должна разломиться точно по линии.

Советы по работе с инструментом

1. Если подбираете инструмент для единоразового применения, подойдет недорогая модель, например, от китайского производителя. Для многоразового использования желательно купить ручной профессиональный плиткорез – прослужит он на протяжении многих лет.
2. В независимости от того осуществляете вы резку керамогранита плиткорезом или керамики, во внимание возьмите длину диагонали плашки. Желательно, чтобы длина рабочего участка была больше, ни никак не меньше диагонали отделочного элемента.
3. Прежде чем начать резку, нужно на поверхность ролика капнуть машинное масло. Такое решение позволит значительно уменьшить трение ролика и плашки – это поспособствует повышению качества надреза.
4. Чтобы разлом получился таким, каким надо, не спешите, не делайте резких движений. Ход коронки должен быть плавным, неспешным. Следите, чтобы коробка во время движения не застряла.
5. Уделите внимание и ролику, он не должен иметь люф.

Правила безопасности

Работа с ручным плиткорезом менее опасна, чем с электрическим аналогом. Ведь, нам не придется сталкиваться с вибрациями, шумом и вращающимся диском.

1. Наденьте защитный кожух, специальную обувь.
2. Также нужно надеть очки, чтобы избежать попадания осколков от плитки в глаза.
3. Резку нужно осуществлять в специальном месте (в мастерской либо в помещении, куда во время резки никто не зайдет).

Резать плашки может только совершеннолетний, который прошел подготовку по технике безопасности. Также нужно знать, как оказать первую помощь при травме.

Следует ли мочить плитку?

Многие специалисты рекомендуют мочить плитку. Делать это нужно за 1-15, часа до резки. Таким образом, удастся размягчить рабочий материал, сделать его более послушным. Такая процедура поспособствует получению ровного разлома.

Резка на себя или от себя?

В какую сторону двигать каретку, на себя или от себя? Такой вопрос возникает у многих. Кому-то удобнее работать, разрезая плитку в направлении от себя. У кого-то ровнее получается борозда, когда резка происходит по направлению к себе.

Как устроен ручной плиткорез?

• каретка;
• рукоятка;
• направляющие;
• режущий элемент;
• лапка – обеспечивает разлом плашки.

Плиткорез – инструмент, на основании которого находятся полозья (направляющие) – по ним перемещается коронка со стальным роликом из твердого сплава. На это основание и укладывают плитку для резки.

Перед покупкой следует также узнать у продавца, какой плиткорез выбрать для керамогранита. Дело в том, что некоторые модели подходят лишь для тонкой керамической плитки.

Как резать плитку без плиткореза?

Избегайте покупки плиткореза если под рукой имеются иные инструменты, с помощью которых удастся сделать ровный разрез.

Щипцы – плиткорез

Стоимость такого инструмента находится в пределах 200-600 рублей. Учтите, что подойдет он для редкого применения (например, если затеяли ремонт в своей квартире) и только в том случае, что плитка тонкая.

1. Разметка. Учтите все зазоры и швы.
2. Отобразите линию разлома.
3. Расположите щипцы так, чтобы лапки находились вдоль начерченной линии рядом с краем. Прямоугольная часть должна быть внизу, а губки на лицевой стороне.
4. Плавно, без спешки аккуратно надавите на ручку, чтобы отломить кусок.

Болгарка

С помощью нее удастся отрезать полоску шириной 0,5 – см. С такой задачей простому плиткорезу не справиться. Нарисовали линию разлома. Далее, сделайте запил болгаркой с алмазным роликом. Не нужно спешить и сразу делать разрез по всей плитке.

Велика вероятность того, что полоска отколется.

Стеклорез

1. На ровный стол положите плашку красивой стороной вверх.
2. Приложите линейку вдоль линии разреза. Не убирая линейки (выступает в роли направляющей), приложите стеклорез к верхней части плашки.
3. Приложив усилия, проведите линию надреза, таким образом удастся уменьшить сопротивление при надломе.
4. Подложите под плашку гвоздь.
5. Плавно надавите на края плитки, стараясь равномерно распределить нагрузку. Изделие должно лопнуть по линии надреза.

Сверло с победитовым наконечником

Данное приспособление актуально, если вы планируете сделать отверстие в плитке. Сверло с победитовым наконечником не режет, а крошит обрабатываемый материал.

Гидроабразивная установка

Гидроабразивная резка актуальна для любого материала. Данный метод подразумевает под собой резку путем применения смеси (вода + песок) под высоким давлением.

Заключение

Учтя все особенности, в процессе резки и выбора инструмента, а также посмотрев ознакомительное видео, в котором рассказывается обо всех этапах резки плиткорезом, удастся идеально ровно разрезать плашку.
