Инфракрасный теплый пол под линолеум монтаж своими руками

Впервые невидимое излучение, находящееся за красной частью спектра, обнаружил британский астроном с немецкими корнями Уильям Гершель, в 1800 году. Спустя столетие с небольшим, уже наша соотечественница, физик А. А. Глагольева-Аркадьева экспериментально получила радиоволну, длина которой соответствовала диапазону инфракрасного излучения.

Это доказало, что инфракрасное излучение – разновидность электромагнитных волн, оно так же естественно, как окружающий нас свет и радиоволны. Инфракрасное излучение (ИКИ) – электромагнитное излучение с меньшими длинами волн, чем у видимого света (от 0,8 мкм до 1-2 мм). Инфракрасные волны излучают любые нагретые тела, в теории под ними понимаются тела с температурой выше, чем абсолютный нуль (-273,15⁰С), поэтому ИК излучение – тепловое. При этом некоторые вещества не пропускают этот вид лучей, например – вода. Инфракрасное излучение делится на несколько областей по длине волн, а длина волн зависит от температуры излучателя (нагретого объекта):

СХЕМА МОНТАЖА ИНФРАКРАСНОГО ТЕПЛОГО ПОЛА АНТ 180 ПОЛ ЛИНОЛЕУМ И КОВРОЛИН

• Коротковолновая – 0,74 – 2,5 мкм.
• Средневолновая – 2,5 мкм – 50 мкм.
• Длинноволновая – 50 мкм – 2000 мк.

Именно от длины волны и ее проникающей способности зависит интенсивность и характер воздействия ИКИ на живые организмы, если длинные волны благотворны, их повсеместно используют в медицине, то короткие, напротив, губительны. При длительном воздействии возможен не только тепловой удар и ожоги, но и повреждения головного мозга, так как короткие лучи проникают в тело на несколько см и вызывают перегрев внутренних органов. Выделяют короткие ИК волны излучатели с температурой от 100⁰С, это могут быть промышленные агрегаты и обычные бытовые нагреватели, в которых спираль не защищена специальным рассеивающим экраном.

Что касается взаимосвязи теории с практикой, то она прямая – нагревательные элементы инфракрасного теплого пола не раскаляются до показателя 100⁰ и продуцируют безопасные длинные волны. Поэтому безапелляционные заявления противников этой системы о ее вредности беспочвенны. Но и маркетинговые восхваления о несомненной пользе тоже далеки от истины – полезный диапазон будет глушить большинство напольных покрытий. Инфракрасный теплый пол – это альтернативная отопительная система со своими достоинствами и недостатками, а не способ превратить дом в физиокабинет.

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

• Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
• Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
• Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображенийФото из Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогреваУстройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещенияхИнфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолокИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыхаДля раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктажДля устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доскаИнфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанерыИнфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключенСамая простая в укладке системаПреимущества пленочных половУкладка на деревянное основаниеВозможность укладки на открытых площадкахРаскрой пленочной системы для монтажаУкладка ламината по инфракрасным поламУкладка линолеума на инфракрасный вариантИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь “запирания”, при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей статьей, где подробно описан пленочный тип обогрева для помещений.

Особенности применения инфракрасного теплого пола

Инфракрасный теплый пол представляет собой систему, излучающую тепло посредством генерации инфракрасного излучения. Различают два вида инфракрасных полов:

• Стержневой инфракрасный пол, состоящий из графитовых стержней с карбоновым материалом внутри;
• Пленочный инфракрасный пол, в котором полосы карбоновой пасты покрыты термоустойчивой полиэтиленовой пленкой.

Пленочный теплый пол пользуется большей популярностью из-за удобства монтажа и транспортировки. К преимуществам инфракрасного теплого пола относятся следующие факторы:

• Устройство нагревает не воздух в помещении, а объекты, находящиеся в комнате. Благодаря такой особенности, не страдают качественные показатели воздуха.
• Инфракрасные лучи безопасны для человека, животного и растения, они по структуре схожи с ультрафиолетом.
• С укладкой инфракрасного пола справится новичок в строительном деле, достаточно базовых знаний об устройстве и технике безопасности.
• Инфракрасный пол разрешено укладывать под любой вид финальной отделки: линолеум, ковролин, ламинат и даже паркетную доску.

Недостатки пленочного теплого пола

К недостаткам таких систем обогрева помещений относятся:

1. Сложность ремонта термических элементов, в случае выхода их из строя. Особенно ремонт осложняется в случае укладки его под керамической плиткой.
2. Существенно сужается возможность перестановки предметов мебели и бытовой техники при смене интерьера помещений.

Таким образом, инфракрасную пленку можно назвать одним из наиболее удачных вариантов конструкции теплых полов. Имея сравнительно небольшую мощность, она сочетает в себе высокую эффективность, надежность, а также простоту монтажа и эксплуатации.

Источник: vremya-stroiki.net

Монтаж пленочного теплого пола своими руками

Описание полного монтажа инфракрасного теплого пола своими руками

Одним из преимуществ инфракрасных пленочных полов, согласно заверениям производителей, является простота их укладки. Однако, как показывает практика, во время установки возникают одни и те же проблемы, которые приводят к неоправданным расходам.

Монтаж инфракрасного теплого пола своими руками, при соблюдении инструкции по эксплуатации, проходит легко и занимает всего несколько часов.

Как укладывать ИК теплый пол

Отопление помещения с помощью ИК полов происходит посредством инфракрасного излучения. Под воздействием электричества нагреваются карбоновые проводники. ИК лучи образовывает пленка, в которую запаяны нагревательные элементы.

Чтобы выполнить самостоятельную укладку полов, необходимо следовать следующей пошаговой инструкцией по монтажу.

1. Основание – поверхность очищается от жирных пятен, неровностей. К основанию предъявляются высокие требования. Укладка возможна только на идеально ровное основание. При необходимости изготавливается бетонная стяжка, либо поверхность пола заливается нивелирующей смесью.
   Если принимается решение уложить пленку на магнезитовые плиты или фанеру, можно выровнять пол с их помощью. Перед тем как монтировать пол на первом этаже или в деревянном доме, лучше всего простелить гидроизоляцию.
2. Терморегулятор – подключают на этом этапе. Пол без терморегулятора не сможет проработать длительное время. Постоянный перегрев поверхности приводит к выходу из строя нагревательных элементов.
3. Теплоизоляция – предназначена для предотвращения потери тепла. Минимальная толщина 3-5 мм. В качестве теплоизоляционного материала можно использовать любой утеплитель.
   Если планируется стелить линолеум, оптимальным решением будет выбор пенотерма или изолона, для плитки используется техническая пробка. Стыки между листами проклеиваются специальным скотчем. Под подложку под ИК теплый пол, можно простелить специальное фольгированное покрытие.
4. Укладка пленки – кладут инфракрасный теплый пол необходимо карбоновыми нагревателями вниз. От стен потребуется отступить не менее 10 см. От радиаторов отопления или конвекторов, метр. Пленка разрезается по светлым, специально обозначенным местам.
   Технология укладки инфракрасного теплого пола исключает наложения пленки друг на друга. Между стыками необходимо сделать отступ от 1 до 2 см. Зазор не должен быть больше, во избежание появления холодных зон.
5. Защитный слой – чтобы смонтировать ИК пол под плитку, сверху укладывается слой клеевого состава. Во избежание растрескивания стяжки, прокладывают армирующую сетку.
6. Финишное покрытие – порядок монтажа зависит от выбранного отделочного материала. Под ламинат и паркетную доску требуется дополнительно простелить подложку.

Подробное описание монтажа также приводится в инструкции по эксплуатации, прилагаемой заводом производителем.

Как подключить ИК пол к сети

Зачастую основные ошибки допускают именно на этапе подсоединения к электросети. Неправильный монтаж инфракрасного плёночного тёплого пола, ошибочное подключение напряжения и неверная установка датчиков, встречаются в каждом третьем случае самостоятельной укладки.

Как правильно выполнить эти работы?

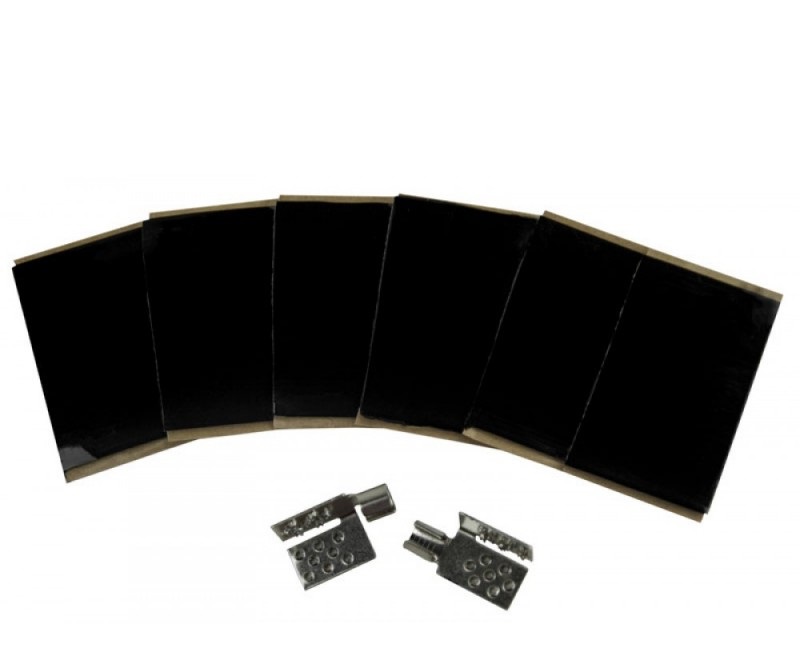

1. Сразу после укладки пленки проводится изоляция контактных шин с помощью специальной битумной пленки. ИК теплый пол надо укладывать стороной, на которой находятся токопроводящие пластины вниз. По всему периметру проклеивается клейкая лента, играющая роль заземляющего слоя.
2. По краям пленки, на медные участки крепятся зажимы. При этом крайне важно не повредить целостность пленки, иначе пол в скором времени выйдет из строя.
   Зажим устанавливается под пленку на медную полосу и зажимается плоскогубцами. Крайне важно установить замок правильным образом, так как он является одноразовым и их количество в комплекте для монтажа ограничено.
3. Подключение пленочного теплого пола к терморегулятору выполняется следующим образом. В установленные зажимы параллельно подсоединяются провода. Кончик зачищенного провода вводится в отверстие замка, после чего поджимается. Провода прокладываются в стыках между матами.
4. Провода укладываются в вырезанных канавках в теплоизоляции и под плинтусом. Выходят к терморегулятору. Фиксируют местоположение с помощью скотча.
5. Датчики устанавливаются посередине второй секции. Под него вырезается канавка, соответствующая размерам термодатчика. Подключение воздушного датчика проводят в расстоянии 10-15 см от полового покрытия.
6. Подключение к терморегулятору выполняется традиционным способом. С одной стороны, в клеммы для монтажа подключают провода, идущие от датчиков температуры, с другой от зажимов ИК пленки. Посередине подводят питающие провода. Особенностью монтажа на большие площади является использование двухзонного, либо нескольких терморегуляторов одновременно.
7. Терморегулятор обязательно подключать к автомату. В качестве обязательной меры безопасности, устанавливается УЗО.

После проведения работ и подключения проводов к электрической сети, выполняется проверка работоспособности системы. Еще до того, как уложить финишное покрытие, пол включают в сеть и проверяют как работает каждая секция. Так как работа полов связана с инфракрасным излучением, нагрев будет ощущаться сразу.

Подключить пленочный теплый пол своими руками достаточно просто. При наличии определенных навыков, на монтаж системы отопления потребуется 1-2 часа. Достаточно тщательно соблюдать описанный поэтапный метод монтажа, чтобы выполнить работы самостоятельно и быстро.

Как заземлить теплый ИК пол

Заземление электрического инфракрасного плёночного тёплого пола осуществляется с помощью фольгированного скотча. Скотч проклеивается по всей длине пленки, а также поперек. Один из концов приклеивается к пластине заземления.

При выполнении работ необходимо помнить, что инфракрасные теплые полы укладываются только на сухую поверхность.

Заземление пола нужно делать в обязательном порядке. Особенно важно это сделать, если планируется эксплуатация системы отопления в помещениях с повышенной влажностью.

В качестве дополнительной меры устанавливаются автоматические отключающие устройства: автоматы и УЗО. Эксплуатация плёночного тёплого пола без заземления приводит к отказу от гарантийных обязательств компании производителя.

Что нужно для подключения пола, какие инструменты

Лёгкий в установке пленочный пол не требует во время монтажа использовать какие – либо специфические или дорогостоящие инструменты. Вполне можно обойтись обычным набором:

• Рулетка – поможет рассчитать схему и высчитать необходимо количество пленки.
• Плоскогубцы – чтобы правильно постелить ИК тёплый пол потребуется часто использовать этот инструмент. Практически все разъемы и замки зажимные. Чтобы оптимизировать работу, можно воспользоваться специальными кусачками для очистки изоляции с проводов.
• Ножницы – с их помощью режут подложку под систему инфракрасных теплых полов, а также разрезают нагревательную пленку. Лучше всего использовать портняжные ножницы, подойдет и обычный строительный инструмент.
• Макетный или малярный нож – еще один необходимый инструмент для монтажа. Нож помогает вырезать выемку в теплоизоляции под установку датчика, зачистить провода в случае необходимости.
• Тестер или отвертка с индикатором – если электрическая схема подключения инфракрасного теплого пола была выполнена правильно, на терморегуляторе будут необходимые показатели.

Остальные инструменты и аксессуары для монтажа выбираются в зависимости от способа укладки финишного покрытия. Так, для заливки сплошного бетонного пола понадобится насадка-миксер, правило и другие инструменты. Для укладки плитки может потребоваться гребенка, уровень и т.д.

Распространенные ошибки в монтаже полов

Несмотря на постоянно повторяющиеся советы по укладке, хозяева квартир, решившие самостоятельно монтировать систему отопления, и даже профессиональные бригады, постоянно допускают одни и те же ошибки:

1. Укладка пленочного пола неправильной стороной. Медные контакты должны лежать «лицом» в пол.
2. Монтаж можно проводить исключительно на сухую поверхность. Вмонтированный в бетонную стяжку пол разрешается включать только спустя 30 дней после заливки раствора.
3. Проверка работоспособности пленки проводится перед укладкой напольного покрытия.
4. Без терморегулятора пол не сможет эксплуатироваться долго. Установить датчики после укладки напольного покрытия достаточно проблематично.
5. Во время монтажа крайне важно не повредить пленку. Разрывы и разрезы приводят к быстрому выходу из строя.

Некоторые нюансы монтажа станут понятными только после нескольких попыток самостоятельной укладки полов.

Сколько стоит монтаж плёночного тёплого пола

Даже при условии точных соблюдений рекомендаций по самостоятельной установке теплого инфракрасного пола, правильно уложить пленку может быть сложно. Не удивительно, что большинство хозяев предпочитает нанять грамотного мастера, который хорошо понимает принцип монтажа и сможет сделать все работы быстро и качественно.

Во сколько обойдется пленочный пол.

• Самостоятельная укладка. Если выбрать отечественный пол БНК – 2370, то за 20 м², придется заплатить около 13850 руб. Без учета стяжки и проведения других работ. Цена терморегулятора составит от 800 руб. и выше. Расчёт стоимости настилки плёночного пола на 1 м² компании DEVI увеличит стоимость до 22890 за комнату в 20 м².
• Стоимость работ по установке ИК пола варьируется в зависимости от региона РФ и компании подрядчика, но в целом составит от 1500 до 2000 руб. за м², с учетом полной стоимости расходных материалов и напольного покрытия. Получается, что полная стоимость ремонта под ключ, с монтажом ламината или линолеума составит приблизительно 40 000 руб. за комнату в 20 м².

Полная стоимость пленочных полов может отличаться в зависимости от выбранного провода, терморегулятора, компании производителя пленки и т.д. Но в целом ИК отопление обходится дешевле и требует меньших затрат на эксплуатацию.

Инфракрасный пленочный теплый пол своими руками — Монтаж пленочного теплого пола Caleo

Монтаж пленочного теплого пола

Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Как устроена ИК-система?

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

• Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
• Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
• Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Инфракрасная пленочная система — самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Устройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещениях

Инфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолок

ИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыха

Для раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктаж

Для устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доска

Инфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанеры

Инфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключен

Источник: opechkah.ru

Монтаж инфракрасного теплого пола «своими руками»

Сделать инфракрасный теплый пол в доме своими руками – не так уж сложно и страшно. Если хозяева умеют работать с дрелью, перфоратором, а также не боятся заглядывать в электрический щиток и проводку, они могут справиться с задачей самостоятельно. Главное, действовать поэтапно, шаг за шагом соблюдая правила и перепроверяя собственные действия. А узнать о процессе работы, нюансах и типичных ошибках при монтаже системы теплых полов в доме можно в этой статье.

Если вы лишь присматриваетесь к подобным системам отопления, но еще не купили пленочный инфракрасный теплый пол, отмечаем: в Краснодаре и других городах России его можно купить на сайте Valles.ru с доставкой на дом.

Устанавливаем пленочный теплый пол: подготовительные работы

Прежде чем приступать к работам, наметьте план. Достаточно будет простой схемы, набросанной карандашом на листке бумаги. В чертеже укажите конфигурацию помещения, места расположения датчика температуры и термостата, а также площадь, где будет лежать инфракрасная пленка для пола.

Многие специалисты советуют начинать монтаж обогрева пола с уборки бетонной поверхности. И только потом они предлагают вырезать отверстие для термостата. Такой порядок процесса не совсем правильный. Причина тому: пока вы будете сверлить стену, чтобы сделать в ней требуемое отверстие, пол снова запачкается. И там будет не пара пылинок, а объемная горка крошек и обломков стены.

Поэтому, первым делом позаботьтесь о выемке для терморегулятора.

Детали, о которых нужно узнать до монтажа теплого пола в доме

Монтаж инфракрасного пленочного теплого пола – занятие не из простых. Однако справиться с ним может не только профессионал, но и простой обыватель, понимающий законы электромеханики. Только вот разница между специалистом и дилетантом будет в одном: последний чаще допускает ряд типичных ошибок.

Предусмотреть все возможные огрехи можно и нужно на стадии планировки. Для этого достаточно следовать простым правилам:

1. Если в помещении есть конвекторы, радиаторы или другие теплопроводящие предметы, при укладке пленочного теплого пола отступайте от них на 20-25 см. Также около 10 см нужно отмерять от стены.

2. Система теплых полов в доме не должна перекрываться диванами, шкафами, тумбами со сплошным дном, а также бытовой техникой без ножек. Если мебель заходит на пленочную поверхность из-за планировки комнаты, то обеспечьте теплому полу воздушное пространство. Примерно 10-15 см отступа в высоту от периметра накрываемой площади будет достаточно.

3. В доме теплый пол может стать основным либо дополнительным источником обогрева. В первом случае пленочный теплый пол покупают примерно для 70% всей площади. А во втором случае материалом достаточно застелить 40% комнаты.

4. Во время укладки инфракрасной пленки для пола нужно ориентироваться по полоскам – элементам нагрева. Их размещают по длине помещения. Так вы уменьшите количество раскладываемых полотен, число точек подключения к проводам и, соответственно, сэкономите свое время.

5. Место для установки температурного датчика – самое холодное. Его устанавливают не где-нибудь в центре комнаты, а ближе к окну или двери. Для того, чтобы разместить измерительный прибор самостоятельно, придется штробить пол на сантиметр в глубину.

6. Максимальная длина инфракрасных элементов нагрева – 8 м.

Изготовители систем «теплый пол» указывают в инструкции ряд важных и полезных советов. Так, например, они понимают, что в большинстве случаев покупатели будут подрезать изделия под свои параметры. Поэтому на пленке можно найти специальную пунктирную линию для правильного разреза.

Первый этап – установка терморегулятора для обогрева пола

Без терморегулятора вы не поймете, с какой мощностью работает система «теплый пол» и, соответственно, не сможете её настраивать. В результате элементы нагрева будут работать на износ, перегреваться и «умирать» быстрее, чем следовало бы. Поэтому, для инфракрасного теплого пола купить и установить терморегулятор – очень важно.

Установка термодатчика начинается с подбора и разметки места. Изделие крепят подальше от тепловых источников. Высоты в 1 метр или чуть больше – достаточно.

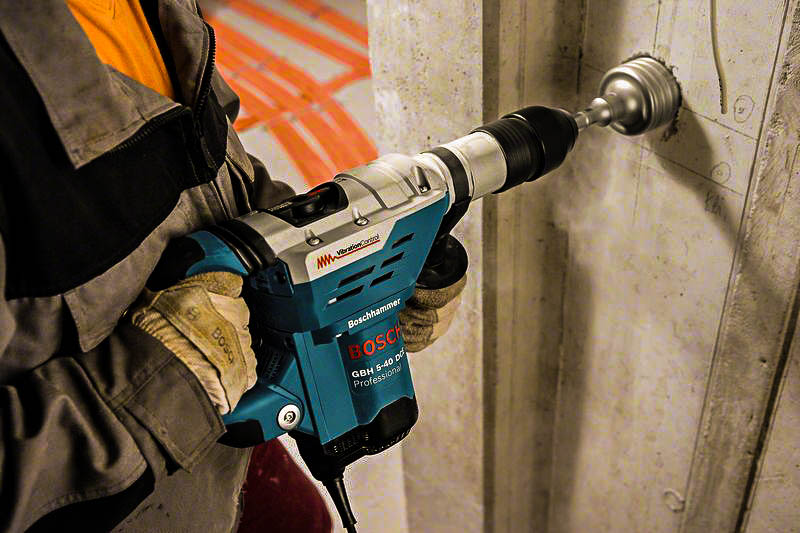

Чтобы правильно установить систему, нужно просверлить отверстие под терморегулятор. На расстоянии 25 см от места будущего датчика сверлят штробу. Её глубина – сантиметр/два.

По штробе будет идти кабель для терморегулятора и провод питания. Но их устанавливают после укладки теплоизоляции и инфракрасной пленки.

В целом, работа с термодатчиком заканчивается так: между теплоизоляционной подложкой и нагревательной пленкой в штробу проводят датчик температуры. Затем его надежно крепят специальным скотчем. После установки систему «теплый пол» включают и проверяют. Инфракрасная пленка должна заработать равномерно, без перегревов и неожиданных искр. После проверки на инфракрасный пленочный теплый пол кладут защитный слой и привычное напольное покрытие.

Второй этап – подготовка фундамента для обогрева пола

К основанию для монтажа пленочного теплого пола предъявляются жесткие требования:

1. Поверхность должна быть чистой, без посторонних пятен и мусора.
2. Уровень должен быть идеально ровным. Допустимый перепад высоты – миллиметр на два метра длины.

Проверить горизонтальность пола можно с помощью строительного уровня. Если вы заметили отклонение, выровняйте это место с помощью бетонной стяжки либо другой нивелирующей смеси.

При укладке системы теплых полов в доме с фанерным либо магнезитовым перекрытием бетонная стяжка не нужна. Поверхность исправляют с помощью этих же материалов.

Отметим, что для первого этажа частного дома и деревянного перекрытия нужна хорошая изоляция. Поэтому для инфракрасного теплого пола докупите подложку (утеплитель).

Все необходимые материалы для теплого пленочного пола в Краснодаре можно купить в интернет-магазине Valles.ru.

Выбираем подложку для системы «теплый пол»

В многоквартирных домах, где снизу поднимается тепло от соседей, можно обойтись тонким слоем утеплительного материала, поскольку потери температуры – минимальны. А вот в частном доме для теплого пола нужна прослойка потолще. Дело в том, что цокольные помещения всегда холоднее верхних этажей из-за близости к земле. И без подложки устройству придется прилагать больше мощности и потреблять больше электроэнергии, чтобы обогреть пространство.

Для инфракрасного теплого пола можно купить подложку на основе одного из следующих материалов:

• пенопласта (вспененного пенополистирола);
• экструдированного пенопласта;
• технической пробки;
• вспененного полиэтилена.

Иные материалы применяют не так часто.

Для помещений, расположенных над подвалом или землей, лучше купить подложку на основе пенополистирола. Монтаж будет следующий: утеплитель кладут в слой 50-100 мм. на черновую стяжку. Затем на него крепят отражающую фольгу. Подойдет алюминиевый материал.

Примечание. Если приходится использовать много пенополистирольных плит, то для укрепления конструкции залейте их в стяжку из цемента и песка.

Для монтажа инфракрасной пленки над теплым помещением достаточно утеплять пол фольгированным материалом из вспененного полиэтилена. Его выпускают толщиной 3-10 мм. Такой прослойки достаточно, чтобы удержать тепло в комнате.

Чаще всего покупатели берут подложку в 5 миллиметров – это, грубо говоря, золотая середина для утеплительного слоя. Но отметим, что материал для гидроизоляции нужно подбирать не интуитивно, а в соответствии с напольным покрытием:

1. Для инфракрасного теплого пола под ламинат рекомендуется покупать подложку из вспененного полиэтилена толщиной до 3 мм.
2. Для теплого пола под керамическую плитку лучше купить техническую пробку.
3. Для инфракрасного теплого пола под линолеум подойдет подложка из пенотерма или изолона.

Все остальные покрытия не такие притязательные. Лучший вариант для них – специальные гидроизоляционные материалы, разработанные для инфракрасных нагревательных пленок.

В процессе укладки подложки металлизированную сторону направляют к потолку. Стыки между пластами изолирующего материала проклеивают специальным скотчем. Сам утеплитель можно прикрепить к полу с помощью двухстороннего скотча. Без крепежа подложка будет двигаться во время работы и мешаться под ногами.

Купить подложку для теплого пленочного пола в Краснодаре можно на сайте Valles.ru. Цена материала для инфракрасного теплого пола варьируется от 200 до 1 700 рублей.

Третий этап – укладка пленочного материала и подключение системы

Инфракрасный теплый пол укладывают карбоновыми элементами вниз. Материал раскладывают на расстоянии 10 см. от стен. Если есть другие источники отопления, от них отступают 20-30 см.

В случае, когда нужно подрезать пленку, ищите на изделии специальные обозначения. Резать ИК-пленку можно только по местам, которые указал производитель. Обычно они встречаются каждые 18 см. Если сделать неправильный разрез или вовсе пытаться отрезать кусок по диагонали, то устройство потом не заработает.

Согласно технологии монтажа ИК-пленок, полотна нельзя класть друг на друга. Между ними нужно оставлять небольшое расстояние от 0,5 до 1 см. Делать зазор крупнее не стоит. В противном случае на полу появятся холодные зоны.

Примечание. Нельзя сгибать пленочный материал, иначе он выйдет из строя.

Весь процесс монтажа инфракрасной пленки можно условно разделить на следующие этапы:

1. Прикрепите контактные зажимы к краям медных полосок на отрезках ИК-полос. Здесь важно следить за тем, чтобы гладкая сторона клеммы располагалась посередине, между пленкой и проводником. А другая сторона клеммы должна быть над медной полосой. Обе стороны нужно скрепить скобами для контакта при помощи пассатижей.

2. В монтажный комплект, как правило, входит битумная изоляция. Её нужно использовать на оголенных концах медной полосы с другой стороны пленки. Изолировать медную полоску нужно на всех отрезках ИК-устройства.

3. Раскладывайте инфракрасные полотна в соответствии со схемой, которую вы наметили, и правилами в начале пункта. Здесь очень важно не положить устройство вниз лицом. Поэтому запомните: в пол должна смотреть сторона с медными проводниками, а наверху остается сторона с карбоновыми полосами. Чтобы на дальнейших этапах пленка не смещалась, прикрепите её специальным скотчем к подложке.

4. Присоедините монтажные провода к зажимам. Чтобы это сделать, почистите край проводника от изоляционного материала. Здесь достаточно от 5 до 10 мм. Далее вставьте край в клемму и скрепите пассатижами.

На этом этапе можно ориентироваться на разноцветную маркировку проводов. В результате все выводы должны сводиться в одну и ту же сторону.

5. Воспользуйтесь битумом для изоляции медной шины и концов зажимов.

6. Подключите ИК-пленку к термостату. На этом этапе спрячьте провода в предварительно сделанную штробу. Если её нет, спрячьте провода под плинтус или в короб.

7. Подключите термодатчик к термостату. Для этого разместите датчик в подготовленной выемке в стене, а головку термостата установите примерно за 15-20 см от края пленки на теплоизоляционной подложке. Если расположить её в другом месте, то температура будет отображаться с погрешностью.

8. Проверьте выполненную работу и только потом подключайте терморегулятор к питанию. Затем включите систему теплого пола и убедитесь, что каждая секция работает должным образом.

После проделанной работы можете переходить к настилу финишного покрытия. Только заметьте, его не рекомендуется класть прямо на ИК-пленку, поскольку так можно повредить элементы нагрева. Люди и предметы будут продавливать покрытие и ломать теплый пол. Поэтому не забывайте защищать систему изоляционным материалом.

Монтаж инфракрасной пленки для пола: распространенные ошибки

К сожалению, и некоторые монтажники, и любители ремонта «своими руками» периодически допускают одни и те же ошибки при установке теплого пола в доме:

1. Расположение ИК-пленки лицом вниз. Эту проблему можно обнаружить при тесте системы, до этапа укладки напольного покрытия. Вы сразу заметите отсутствие блаженного чувства тепла, если выставите руку на уровне теплого пола. Чтобы не ошибиться, знайте – медные контакты должны прилегать к стороне пола.
2. Инфракрасный пленочный теплый пол положили на мокрую поверхность. Если вы работаете с невысохшей стяжкой, система испортится. Поэтому устанавливайте теплый пол спустя месяц после бетонной заливки.
3. Проигнорирован пробный запуск. Проверять работоспособность системы теплого пола в доме очень важно. Никогда нельзя торопиться с завершением работ и пропускать этот этап.
4. Хозяева не купили терморегулятор. Экономить на терморегуляторе – бессмысленно. Во-первых, без него система быстрее выйдет из строя. Во-вторых, устанавливать термодатчик после завершения всех работ – сложно и крайне долго.
5. Поврежден материал. Пленку нельзя повреждать. Разрывы и порезы в местах, не отмеченных изготовителем, приводят к быстрой поломке ИК-пленки.

Понимание некоторых тонкостей монтажа приходит только с опытом. Ведь ничего не учит лучше собственных ошибок. К тому же, нюансы работы могут отличаться в зависимости от условий работы, конфигурации комнаты, будущего напольного покрытия. Поэтому, для установки инфракрасного пленочного теплого пола под ламинат, линолеум, плитку и другие покрытия стоит приглашать мастеров. Так вы быстрее получите результат.

Защитные слои перед финишным покрытием обогрева пола

После того, как вы протестировали пленочный теплый пол, можно приступать к двум заключительным этапам: укладке защитного и напольного покрытия.

В зависимости от того, кладете вы инфракрасный пленочный теплый пол под ламинат, линолеум или любую другую поверхность, ИК-пленку нужно защищать специальным материалом. Как правило, для этого берут поливинилхлоридную пленку (ПВХ). Её равномерно распределяют по всему теплому полу.

Примечание. Если инфракрасная пленка будет под плиткой, перед финишным покрытием кладите слой клеевого состава на теплый пол. Чтобы стяжка не потрескалась, используйте армирующую сетку.

Если пленочный теплый пол будет под ламинатом, то для защиты хватит одной ПВХ пленки. Главное, выполнять работы в соответствии с техникой безопасности.

С мягкими финишными покрытиями (например, линолеумом либо ковролином) поверх ПВХ пленки нужно раскладывать жесткий защитный настил. Лист ДВП отлично справится с этой задачей. Так вы обезопасите ИК-пленку от точечного давления и поломки.

После того, как вы защитили инфракрасный теплый пол, можно класть новенькое напольное покрытие.

Подводим итог

Для того чтобы монтировать теплый пол в частном доме или квартире, нужно выполнить несколько этапов: сделать разъем под термодатчик, отчистить и выровнять пол, положить теплоизоляцию, установить ИК-пленку и датчик, проверить работоспособность системы и проложить защитный слой между напольным покрытием и теплым полом. «Сколько времени укладывать теплый пол?» – спросите вы. Так вот, однозначно ответить тут сложно, поскольку все зависит от способностей монтажника, дополнительных задач на различных этапах, а также условий помещения. Опытные специалисты могут справиться за 1,5-2 часа. Новичкам может понадобиться и весь день. Но отметим, что этот процесс точно проходит быстрее, нежели монтаж нагревательного мата или кабеля.

Если вы решили установить инфракрасный пленочный теплый пол, но еще не купили все необходимые материалы, интернет-магазин Valles.ru вам поможет. На сайте представлен большой выбор ИК-обогревателей, специальных подложек, теплоизоляционных материалов, а также термостатов. Заказать и купить теплый пленочный пол в Краснодаре и других городах РФ можно на сайте либо по телефону: +7 (861) 241-08-80. Мы доставляем товары прямо к дому в назначенный срок.

Источник: valles.ru
